혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE9 |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 100~1200/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 모델: | SE9 | 기어 비율: | 61:1 |
|---|---|---|---|
| 애플리케이션: | 태양 추적자 | 원래 장소: | 창주, 중국 |
| 드라이버: | 행성 장치 모터 | 증명서: | ISO9001, CE |
| 설치: | 단 하나 축선 | 정비: | 자유롭게 하세요 |
| 색: | 요구됩니단 대로 | 반발: | 0.1 도 |
| 하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |
||

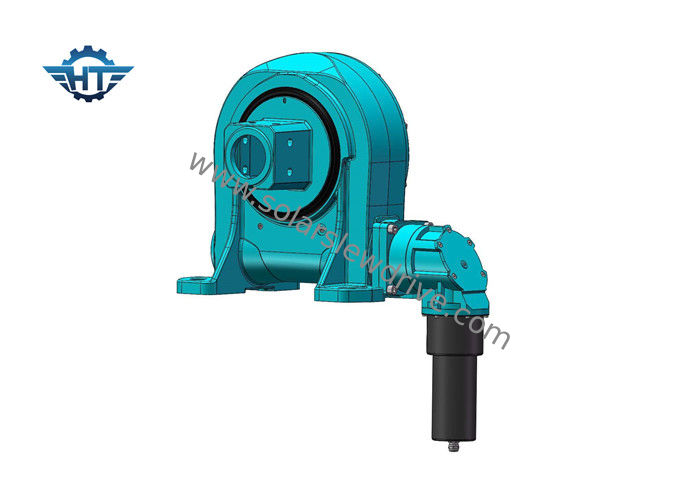

태양 추적자를 위한 24 VDC 행성 모터를 가진 SE9 수평한 회전 구동 변속기
제품 설명
선회 드라이브에는 기어가 있는 회전 링이 포함된 주철 하우징에 통합된 소형 회전 장치인 회전 모듈이 있습니다.기어는 회전 링을 매우 정밀하게 회전시키며 부드러운 회전과 최대한의 노력을 허용합니다.Slewing Drive는 밀폐형, 개방형 하우징형, 수직형, 이중축형, 고정밀형, 웜구동형 등 많은 종류가 있습니다.많은 톱니 접촉면은 고하중 구동을 위해 특별히 설계되었습니다.
SE 슬루 드라이브 데이터 시트
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 1" | 32:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 삼" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7” | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
주요 장점
1. 360도 회전
2. 좌우측에서 구동모터 연결
3. 설치하는 동안 기어 간격을 조정할 필요가 없습니다.이것은 공장 전에 생산자가 이미 설정한 것입니다.
4. 그리스는 공장 전에 채워졌습니다.
4. 간단한 설치 및 낮은 유지 보수
5. 합리적인 공간 활용
6. 기어는 자동 잠금 장치입니다.따라서 브레이크가 필요하지 않습니다
7. 쉽고 유창한 시동 및 정지 방법
8. 수평 설치에 적합한 높은 틸팅 토크
