혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE3" |
| 최소 주문 수량: | 1 조각 |
|---|---|
| 가격: | USD 200~300/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 모델: | SE3 | 유형: | 웜 및 기어 |
|---|---|---|---|
| 색상: | 요청한 대로 | 기어비: | 31:1 |
| OEM: | 사용 가능 | 재료: | QT 및 42CRMO |
| 자격증: | ISO9001, 세륨 | 페인트 등: | 사용 가능 |
| 하이 라이트: | SE3 슬루 드라이브 기어 박스,iP66 보호 슬루 드라이브 기어 박스,웜 기어 엔벨로프 슬루 드라이브 |
||

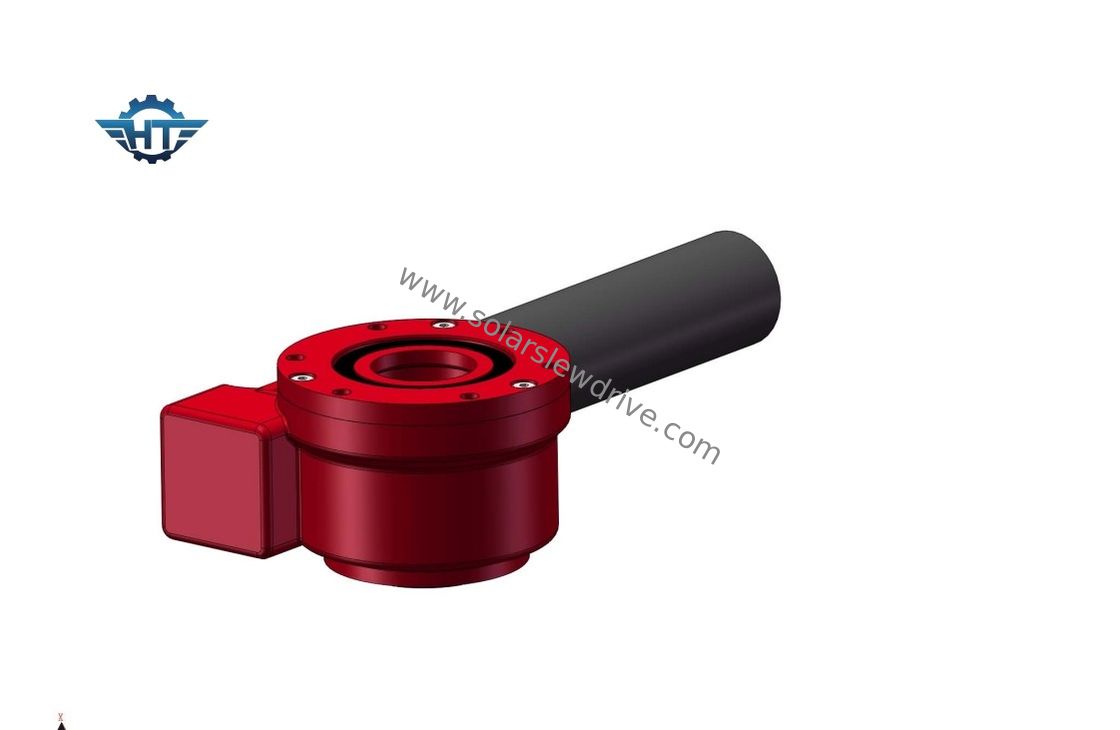

옥외 태양 학력별 반편성 체계를 위한 IP66 보호를 가진 SE3 벌레 장치 봉투 태양 회전 드라이브
웜기어 선회 드라이브 설명
기술이 향상됨에 따라 더 많은 선회 드라이브가 모래시계 웜 기술을 사용하고 있습니다. 이 기술에서는 웜이 기어에 더 많은 톱니가 맞물리도록 형성되어 토크가 개선되고 백래시가 감소합니다.
이 증가된 톱니 맞물림은 더 큰 강도, 효율성 및 내구성을 가져옵니다. 선회 드라이브는 수평의 웜, 샤프트의 속도 비율이 웜의 나사 수와 웜의 수 사이의 관계에 따라 달라지는 표준 웜 기술을 사용합니다. 웜 기어의 이빨.
SE 시리즈의 성능
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 1" | 32:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 삼" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7” | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
슬루 드라이브 설치
1. 용접, 아연 도금, 잔류물, 먼지 등으로 장착 구조를 청소하십시오.
2.아이 볼트로 슬루 드라이브를 들어 올립니다.
3. 슬루 드라이브는 무부하 상태로 장착되어야 합니다.
4. 볼트 조임력의 편차를 피하기 위해 다음 절차를 따라야 합니다.
5. 나사산 잠금액을 나사산에 바릅니다.
6. 피팅 부품을 완전히 요청하는 나사산 틈에 나사산 잠금 액체를 바르십시오.
7.볼트를 십자형으로 예압합니다.볼트가 십자형 순서로 토크를 얻는 방법에 대한 아래 스케치의 일반적인 패턴을 참조하십시오.내부 또는 외부 링으로 시작하십시오.모든 볼트의 횡방향 토크는 조임 토크의 30%로 하십시오.그런 다음 조임 토크의 80%까지 십자형 토크를 반복합니다.마지막으로 조임 토크의 100%까지 십자 방향으로 토크를 가합니다.
회전 드라이브를 사용할 수 있는 많은 응용 분야가 있습니다. 그 이유는 주로 동력 및 회전 토크를 유지하기 위해 부하가 필요한 응용 분야에 적합하기 때문입니다.
일반적인 스윙 드라이브 애플리케이션에는 다음이 포함되지만 이에 국한되지는 않습니다.
1.솔라 트래커
2. 풍력 터빈
3.맨즈 리프트
4. 유압 기계
5. 텔레핸들러
6. 굴착기
7.리프트
8.크레인
9. 드릴링 장비
10.군사 장비
