제품 소개태양 추적자 회전 드라이브

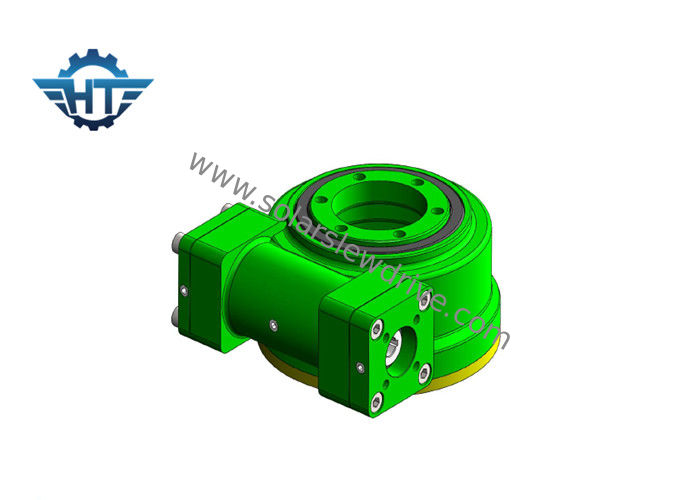

밀폐형 하우징 및 다중 톱니 접점이 특징인 SE7 소형 태양열 추적기 슬루 드라이브

밀폐형 하우징 및 다중 톱니 접점이 특징인 SE7 소형 태양열 추적기 슬루 드라이브

  • 밀폐형 하우징 및 다중 톱니 접점이 특징인 SE7 소형 태양열 추적기 슬루 드라이브
  • 밀폐형 하우징 및 다중 톱니 접점이 특징인 SE7 소형 태양열 추적기 슬루 드라이브
밀폐형 하우징 및 다중 톱니 접점이 특징인 SE7 소형 태양열 추적기 슬루 드라이브
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: SE7
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: USD 100~1100/ pc
포장 세부 사항: 합판 상자
배달 시간: 15~45 일
지불 조건: L / C, T / T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
타입: SE7 선회 드라이브 재료: 42CrMo 또는 50Mn
보증: 3~5 년 사이즈: 3 인치에서 25 인치
애플리케이션: 태양 추적자 색: 고객은 요구했습니다
모터: AC 또는 DC 또는 유압식 설치 위치: 분야를 여십시오
하이 라이트:

태양 추적자를 위한 회전 드라이브

,

태양 추적자 드라이브

밀폐형 하우징 및 다중 톱니 접점이 특징인 Se 소형 태양열 추적기 슬루 드라이브



설명



슬루 드라이브는 구동 동력원을 통합하는 완전 회전식 감속 전달 메커니즘입니다.그것은 선회 베어링의 내부 및 외부 링에 있는 하나의 링에 활성 부품, 구동 소스 및 셸을 부착하고 다른 링을 변속기 액추에이터 및 구동 작업 부품의 연결 베이스.이와 같이 선회 베어링의 특성을 완전 회전식 커넥터로 사용하여 구동력과 주요 구동부를 효과적으로 구성하여 회전, 감속 및 구동 기능을 동시에 간단한 구조로 구성함으로써 일반 쉬운 제조 및 유지 보수의 감속 전달 메커니즘 유형.



밀폐형 하우징 및 다중 톱니 접점이 특징인 SE7 소형 태양열 추적기 슬루 드라이브 0



슬루 드라이브의 고집적화로 인해 사용자는 슬루 드라이브의 각 액세서리를 하나씩 구매 및 제조할 필요가 없으며 제품 생산 초기의 준비 과정도 어느 정도 감소하여 크게 향상됩니다. 노동 생산성.전통적인 기어 변속기와 비교할 때 웜 기어는 상대적으로 큰 감속비를 얻을 수 있으며 경우에 따라 감속기 구성 요소를 제거하여 고객의 조달 비용을 줄이고 슬루 드라이브의 결함 발생률을 크게 줄일 수 있습니다.

브러시리스 DC 모터



SE Slew 드라이브의 기술 데이터



모델 비율 정격 출력 토크(Nm) 틸팅 토크(Nm) 유지 토크(Nm) 축방향 하중(kN) 레이디얼 하중(kN) 능률 정밀도(°) 자동 잠금 무게(kg)
1" 32:1 400 1000 1800년 22 12 40% ≤0.1 6
삼" 31:1 600 1500 3000 30 16 40% ≤0.1 8
5” 37:1 800 6000 9200 68 27 40% ≤0.1 12
7” 57:1 2000년 13500 13200 132 58 40% ≤0.1 21
9” 61:1 4400 45000 30800 340 130 40% ≤0.1 49
12” 78:1 5800 54400 40560 480 190 40% ≤0.1 61
14” 85:1 6550 68000 54200 680 230 40% ≤0.1 63
17” 102:1 9400 135600 65040 980 390 40% ≤0.1 105
21” 125:1 16000 203400 81000 1600 640 40% ≤0.1 149
25” 150:1 21000 271160 89000 2400 950 40% ≤0.1 204



기어 모터



사양

전압: 24VDC

무부하 전류: 0.6A(최대)

무부하 출력 속도: 3.2rpm

무부하 속도: 1300rpm



정격 속도: 2rpm

정격 토크: 43Nm

최대 토크: 48Nm

정격 전류: 1.8A(최대)

IP 등급: IP55

무게: 2000g



전기적 연결:

1. 두꺼운 빨간색: 모터 +

2. 두꺼운 검정색: 모터 -

3. 황록색: GND

4. 얇은 노란색: 홀 B

5. 얇은 빨간색: 홀 +5V

6. 씬 블랙: 홀 GND

7. 씬 그린: 홀 A



Q&A



1. 어떻게 선택할 수 있습니까?

필요한 모터의 휠 직경 크기, 너비, 전압, 전력 및 무부하 속도를 지정하십시오.



2. 사전에 품질과 시장을 테스트하기 위해 샘플을 채취할 수 있습니까?

물론, 우리의 품질과 서비스를 테스트하기 위해 샘플을 가져갈 것을 환영합니다.



3. 샘플의 총 비용은 얼마입니까?

총 샘플 비용 = 샘플 비용 + 운임

적합한 기어 모터를 선택한 후 최고의 운송비를 제공합니다.



4. 샘플을 어떻게 배송합니까?

샘플 수량이 많지 않다는 점을 고려하여 EMS, TNT 또는 Fedex로 배송 샘플을 지원합니다.



5. 최소 주문 수량은 얼마입니까?샘플 확인 후 10 세트



6. 배달 시간은 어떻게 됩니까?

표준 샘플의 경우: 7일 이내;일괄 주문의 경우: 25일 이내.



밀폐형 하우징 및 다중 톱니 접점이 특징인 SE7 소형 태양열 추적기 슬루 드라이브 1
