| Brand Name: | HangTuo |
| Model Number: | SE1 |
| MOQ: | 1개 조각 |
| 가격: | USD 280~504 / pc |
| Delivery Time: | 15~45 일 |
| Payment Terms: | L / C, T / T, 웨스턴 유니온 |

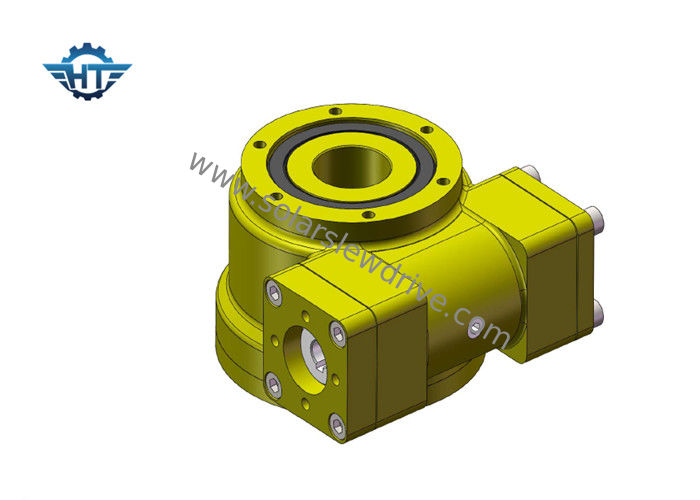

작은 태양 추적자를 위한 높은 정밀도 나선형 벌레 장치를 가진 작은 직경 회전 반지 드라이브
소개
선회 베어링 링은 일반적으로 무겁지만 천천히 회전하는 하중을 지지하는 회전식 롤링 요소 베어링 또는 일반 베어링으로, 종종 기존의 크레인, 스윙 야더 또는 수평 축의 풍향 플랫폼과 같은 수평 플랫폼입니다. 풍차 비슷한 것.
헬리컬 기어와 모래 시계 웜은 다중 톱니 접촉을 달성하여 축 방향 힘, 반경 방향 힘 및 틸팅 모멘트를 동시에 견딜 수 있습니다.
SE Slewing 드라이브의 기술 시트
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 1" | 32:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 삼" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7” | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
명세서
기어 모터
| 전압 | 출력 파워 | 출력 속도 | 방수 |
| 24VDC | 5-60W | 10-100rpm | IP65 |
| 주목 | 특수 모터는 요구 사항에 따라 사용자 정의할 수 있습니다. | ||
| 인코더와 기어박스를 고정할 수 있습니다. | |||
| 유성 기어박스는 다양한 요구 사항에 따라 일치될 수 있습니다. | |||
장점
1. ODM/OEM 서비스 제공
2. 100% 품질 서비스
3. CE 인증
