혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기

|
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE1 |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 100~200/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 전력 공급 전압: | 24의 볼트 | 홀 감지기: | 부정 |
|---|---|---|---|
| 타입: | 1 인치 | 설치: | 수평식 |
| 중심선: | 단 하나 축선 | 색: | 은 |
| 하이 라이트: | 태양 추적자를 위한 회전 드라이브,태양 추적자 드라이브 |
||

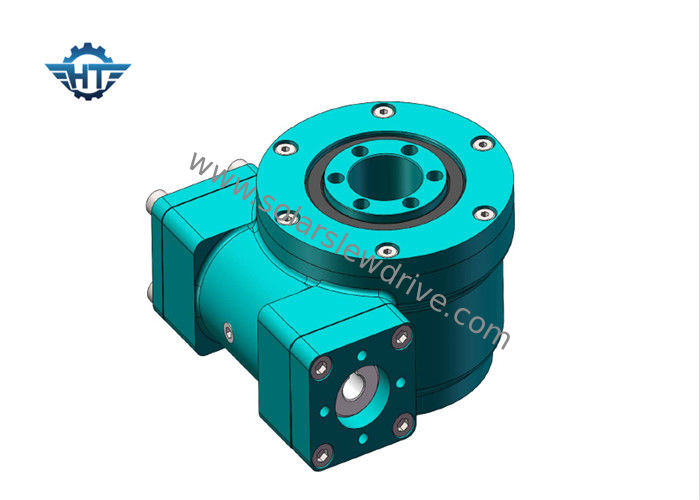

SE1 선회 링 드라이브 제조사들, 50mn과의 사이에서 태양 추적자들에 쓸 42crmo 물질을 낳는 작은 슬루잉
기술
작은 선회 베어링 장치는 보통 웜, 선회 링, 주택, 모터와 기타 등등으로 구성됩니다. 핵심 구성 요소가 태도를 비틀고 있기 때문에, 그들은 축방향 힘들, 반경 방향 하중들과 모멘트를 기울이는 것 동시에 견딜 수 있습니다. 전통적 다수 드라이브 제품과 비교해서, 우리의 다수 드라이브는 설치하도록 쉽고 유지하도록 쉽고, 설치 공간을 저장합니다. 제품은 넓게 중작업 낮은 적재함 트럭, 컨테이너 크레인, 트럭 설치 크레인, 공기 워크 차량과 태양열 발전 시스템과 같은 건설 기계와 새로운 에너지 장에서 사용될 수 있습니다.
작은 슬유잉 드라이브의 열처리
레이스 웨이 열처리 : 선회 베어링의 레이스 웨이는 표면인 채 귀납적으로 끄고 담금질 경도가 HRC 55-62에 보증되며, 그것이 경화층의 충분한 깊이를 달성할 수 있습니다.
기어 열처리 : 세력을 전할 필요성 때문에, 선회 링 중 하나는 보통 이를 갖. 장비의 열 처리 상태는 일반적으로 정상화되거나 완화시킵니다. 톱니 표면은 또한 사용자의 요구조건에 따라 꺼질 수 있습니다. 담금질 경도는 50과 60 HRC의 사이에 있고 충분한 깊이가 보증될 수 있습니다. 장비 급랭은 애플리케이션에 따라 가득 찬 이 급랭과 단일 톱니 유도경화로 분할될 수 있습니다. 단일 치아 유도경화는 톱니 표면 기반 급랭과 이빨 표면 담금질로 분할될 수 있습니다.
기술 데이터
| SE1 다수 드라이브 | 모터 데이터 | ||
| 정격 토크 | 384 N.m | 정격 전압 | 24 VDC |
| 정격 속도 | 0.06 RPM | 정격 전류 | <8 A=""> |
| 맥스 출력 | Torque(3sec.) 460 N.m | 출력 전원 | 25 Ｗ |
| 비율 | 32:1 | 정격 속도 | 2 RPM |
| 온도 | -30C~80C | 배선 길이 | 1 미터 |
차원
드라이브를 비트는 SE 시리즈의 기술 데이터
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
작은 선회 베어링 레이스 웨이 열처리의 열처리 : 선회 베어링의 레이스 웨이는 표면인 채 귀납적으로 끄고 담금질 경도가 HRC 55-62에 보증되며, 그것이 경화층의 충분한 깊이를 달성할 수 있습니다.
