원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE 3 |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
장치 비율: | 31:1 | 유형: | 에워싸는 |
---|---|---|---|
응용 프로그램: | 태양 에너지 | 드라이버: | 유압 모터 |
IP 등급: | IP66 | 색깔: | 요청에 따라 |
능률: | 40% | 반동: | 0.1 도 |
하이 라이트: | solar tracker drive,slewing drive for solar tracking system |

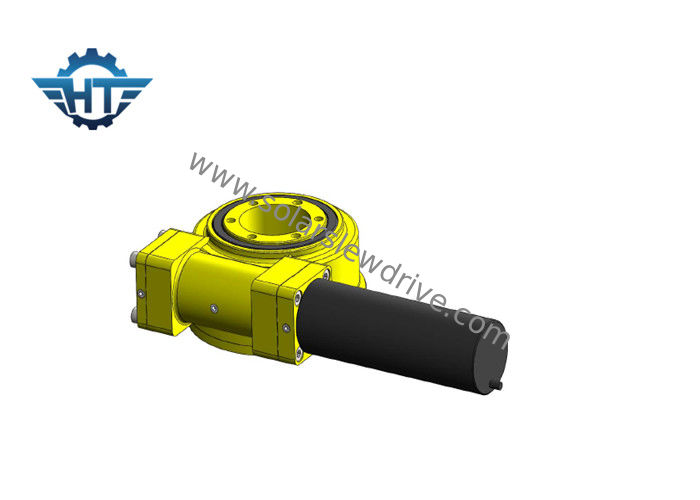

SE 산업 사용을 위한 고정확도를 가진 벌레에 의하여 설치된 단 하나 축선 회전 드라이브는 태양 에너지 체계에 집중했습니다
묘사
태양 추적자는 매끄럽고, 느리고 건장한 동의가 있어야 합니다. 추적자는 신뢰성의 높은 위치 정확도 그리고 고차를 소유해야 합니다. 이 필요조건은 돌리는 운전사로 알려져 있는 특별히 디자인한 운전사에 의해 달성될 수 있습니다.
정확도: 0.1 도
유효한: 3 인치 - 12 인치
수평한 임명
돌리 드라이브를 방위각 축선에 더 나은 보호를 위한 태양 신청에 있는 거꾸로 거치하고 고각 축선을 위한 보호를 추가하기 위하여 조언됩니다. 다른 신청을 위해, 설치 방향은 보호 수준의 평가에 근거를 두고 더 나은 보호를 위해 더 나을 것입니다.
수직 임명
붙어 있던 당기는 위쪽을 나타나는 더 나은 보호를 위한 태양 신청에 있는 돌리 드라이브를 거치하기 위하여 조언됩니다. 다른 신청을 위해, 설치 방향은 보호 수준의 평가에 근거를 두고 더 나은 보호를 위해 더 나을 것입니다.
세부사항
1. 그것의 핵심 성분으로 돌리 방위를 채택해서, 돌리 드라이브는 순간 동시에 기우 축방향 힘, 반경 방향 힘을 품고을.
2. 돌리 드라이브는 기중기의 모듈 트레일러, 모든 유형, 공중 일 플랫폼, 태양 학력별 반편성 및 풍력 체계에서 넓게 적용됩니다.
3. 전기와 행성 변속기는 고객 요구에 따라 디자인될 수 있습니다.
4. 돌리 드라이브에는 기능에 있는 저축 공간, 소형 디자인에 있는 최대 부하 수용량, 광대한 수명, 감소된 유지비, 등의 이점이 있습니다.
SE 시리즈의 성능 매개변수
모형 | 비율 | 정격 출력 토크 | 토크를 기울기 | 토크를 보전되기 | 축 짐 | 광선 짐 | 효율성 | 정밀도 | 자동 폐쇄 | 무게 |
N.m | N.m | N.m | kN | kN | 정도 | 그렇습니다 | kg | |||
1" | 31:1 | 400 | 1000년 | 1800년 | 22 | 12 | 40% | ≤0.1 | 그렇습니다 | 6 |
3" | 31:1 | 300 | 1500년 | 7000 | 30 | 15 | 40% | ≤0.1 | 그렇습니다 | 9 |
5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 그렇습니다 | 14 |
7" | 57:1 | 1750년 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | 그렇습니다 | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | 그렇습니다 | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 그렇습니다 | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | 그렇습니다 | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | 그렇습니다 | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600년 | 640 | 40% | ≤0.1 | 그렇습니다 | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | 그렇습니다 | 182 |
구조 그림
1. 주거 기초
2. 돌리기 반지
3. 도수로
4. 물개
5. 최고 판
6. 모십시오 (모터 /electronic 유압 모터)
7. 접합기를 자동차를 타십시오
8. O 반지
9. 입력 구멍
10. 모터의 반대 편에 갱구
11. 엔드 캡
12. 덮개
13. 인코더
