혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE9” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 자료: | 50Mn, 42CrMo | 모델: | VE9” |
|---|---|---|---|
| 장치 비율: | 61:1 | 정격 출력 토크: | 4300 Nm |
| 토크를 보전되기: | 27200 Nm | 토크를 기울기: | 16000 Nm |
| 능률: | 40% | 정확한: | 0.1 이하 도 |
| 하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |
||

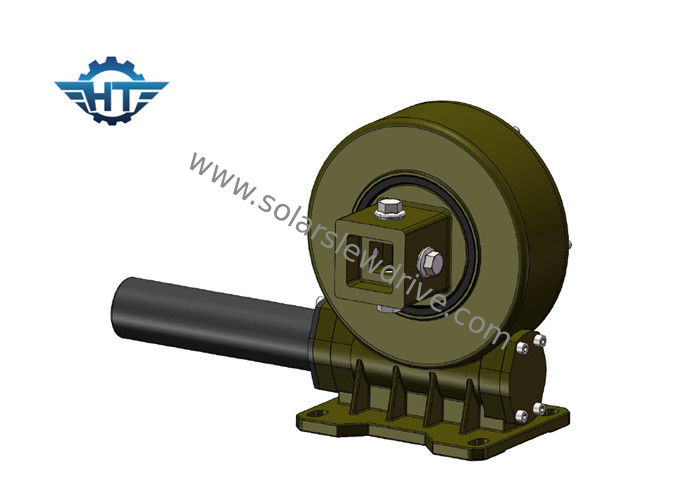

VE9 IP66 태양 학력별 반편성을 위한 정연한 산출 관을 가진 수직 회전 드라이브 변속기
묘사
회전 벌레 드라이브 시스템은 돌리 반지, 기본 판 및 벌레로 이루어져 있는 조밀하게 건설한 단위입니다. 이 단위는 1개 단위로 돌리 반지 및 벌레의 이점을 가져옵니다.
결합한 짐 취급 가능한 지속 순환 운동을 가진 느린 교체를 요구하는 신청을 위해 적당합니다. 제품은 전기 유압 모터를 결합하고는 뿐 아니라 장비에 전체적인 체계 결합하기를 위한 표준 차원으로 입니다.
그것의 촘촘함, 높은 단단함 및 다른 언급된 이점 때문에, 벌레 드라이브 시스템은 이동할 수 있는 집합 플랫폼과 같은 다양한 장비 인공위성 체계, 견인력 차량에 유압 선적 기중기, 작은 바다 기중기, 큰 바다 문맥 운송업자의 바퀴 단위에서 확장 가능한 자전 사다리에서, 이용됩니다.
기술적인 자료
| 모형: | VE9 | 원래 장소 | Changzhou, 중국 |
| 상표 | HANGTUO | 유형 | 동봉하는 |
| 물자 | 42CrMo, 50Mn | 산출 토크 | 4300 N.m |
| 순간 토크를 기울기 | 16 K N.m | 토크를 보전되기 | 27 K N.m |
| 정체되는 축 등급 | 60 KN | 정체되는 광선 등급 | 130 KN |
| 동적인 축 등급 | 30 KN | 동적인 광선 등급 | 65 KN |
| 장치 비율 | 37:1 | 효율성 | 40% |
VE 회전 드라이브 기술적인 자료
| 모형 | 비율 | 정격 출력 토크 | 토크를 기울기 | 축 짐 | 광선 짐 | 토크를 보전되기 | 효율성 | 정밀도 | 자동 폐쇄 | 무게 |
| N.m | N.m | kN | kN | N.m | 정도 | 그렇습니다 | kg | |||
| 3" | 31:1 | 300 | 1500년 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 그렇습니다 | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 그렇습니다 | 18kg |
| 7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 그렇습니다 | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 그렇습니다 | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 그렇습니다 | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 그렇습니다 | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 그렇습니다 | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 그렇습니다 | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 그렇습니다 | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 그렇습니다 | 244 kg |
이점
1. 교체 ±60°는 소프트웨어 통제 실패의 드라이브 안쪽에, 하드 스톱/열심히 넣습니다 제한합니다
2. 왼쪽이나 오른쪽 측에서 모는 모터의 연결
3. 임명 도중, 맞물림 정리를 조정하는 것은 필요하지 않습니다; 이것은 공장의 앞에 생산자에 의해 이미 놓입니다
4. 간단한 임명 및 낮은 정비
5. 합리적인 공간 이용
6. 장치는 자동 폐쇄 입니다; 그러므로 브레이크는 필요하지 않습니다
7. 시작하고 멈추기의 쉽고 유창한 방법
