태양 추적 추적 시스템용 IP66 밀폐형 하우징이 있는 단일 축 SE12 슬루 드라이브

태양 추적 추적 시스템용 IP66 밀폐형 하우징이 있는 단일 축 SE12 슬루 드라이브

  • 태양 추적 추적 시스템용 IP66 밀폐형 하우징이 있는 단일 축 SE12 슬루 드라이브
  • 태양 추적 추적 시스템용 IP66 밀폐형 하우징이 있는 단일 축 SE12 슬루 드라이브
태양 추적 추적 시스템용 IP66 밀폐형 하우징이 있는 단일 축 SE12 슬루 드라이브
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: SE1~SE25
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: USD 280~504 / pc
포장 세부 사항: 합판 상자
배달 시간: 15~45 일
지불 조건: L / C, T / T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
모델: SE1~SE25 기어 비율: 31:1~150:1
애플리케이션: 태양 추적자 원래 장소: 창주, 중국
드라이버: 24VDC 기어 모터 증명서: ISO9001 / CE
특징: 단 하나 축선 정비: 자유롭게 하세요
색: 요구됩니단 대로 반발: 0.1 도
강조하다:

태양 학력별 반편성을 위한 돌리기 드라이브

,

태양 추적자 드라이브

단일 축선 SE1 - 태양 추적 시스템을 위한 24VDC 장치 모터가 있는 SE25 태양 추적자 회전 구동







설명



선회 베어링 또는 턴테이블 베어링으로도 알려진 선회 링은 더 많은 축 방향 하중, 반경 방향 하중 및 틸팅 모멘트를 견딜 수 있는 대형 베어링입니다.상대 회전 운동이 필요한 두 물체 사이의 필수 기계 전달 부품인 "기계 조인트"로 알려져 있습니다.내부 및 외부 링, 롤링 및 기타 구성 요소가 있습니다.

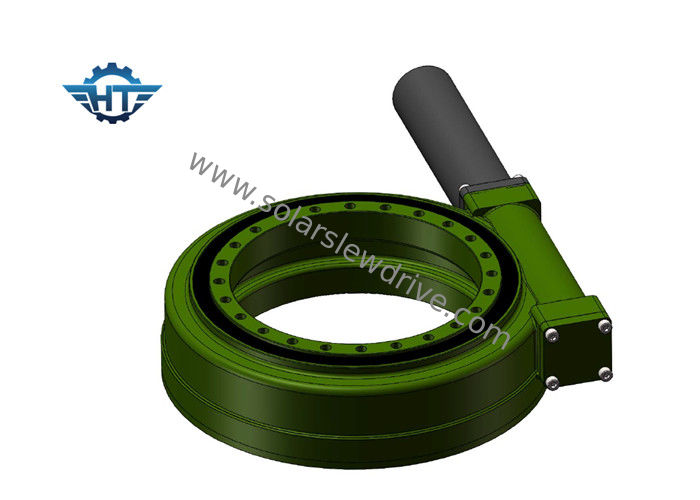

태양 추적 추적 시스템용 IP66 밀폐형 하우징이 있는 단일 축 SE12 슬루 드라이브 0



핵심 모션 구성 요소는 선회 베어링과 웜 샤프트이기 때문에 선회 드라이브를 기어박스로 간주할 수 있습니다.또한 씰, 하우징 및 모터와 같은 보조 구성 요소로 구성됩니다.전원으로 슬루 모터는 일반적으로 DC 유성 기어 모터 또는 AC 기어 모터입니다.AC 유압 모터는 주로 건설 기계에서 동력 구동 시스템으로 사용됩니다.핵심 구성 요소가 선회 링 구동이므로 선회 기어 박스는 축 방향 및 반경 방향 힘을 쉽게 견딜 수 있습니다.회전 구동 작동 원리: 웜은 회전 링의 외부 링을 구동하는 모터에 의해 구동됩니다.외부 링은 플랜지를 통해 토크를 출력하고 선회 링의 내부 링은 하우징에 고정됩니다.



선회 드라이브는 역방향 자동 잠금 특성이 있는 웜 기어 드라이브로 인해 역방향 자동 잠금 기능이 있습니다.이 기능은 호스트 작동 및 안전 계수의 안정성을 크게 향상시킵니다.기존 스윙 제품과 비교하여 선회 구동 기어 박스는 설치가 쉽고 유지 보수가 쉽고 설치 공간이 상당히 절약됩니다.



선회 드라이브 장점



1. 모래 시계 웜 기술은 더 많은 치아 접촉, 더 높은 토크를 제공합니다.
2. 유지보수 비용이 적게 드는 경제적이고 컴팩트한 솔루션 제공
3. 슬루잉 기어 및 궤도 경화 처리 기술로 슬루 드라이브 수명 연장
4. 모든 선회 메커니즘 구성 요소는 엄격하게 테스트되었으며 우수한 품질 보증을 제공합니다.
5. 사용자 정의 디자인을 사용할 수 있습니다.



모델 비율 정격 출력 토크 틸팅 토크 지주 토크 축방향 하중 레이디얼 하중 능률 정도 자동 잠금 무게
Nm Nm Nm kN kN 킬로그램
1" 31:1 400 1000 1800년 22 12 40% ≤0.1 6
삼" 31:1 300 1500 7000 30 15 40% ≤0.1 9
5" 37:1 637.5 6000 9200 68 27 40% ≤0.1 14
7" 57:1 1750년 10500 13200 132 58 40% ≤0.1 23
9" 61:1 4300 49900 30800 340 130 40% ≤0.1 44
12" 78:1 5600 54400 40560 480 190 40% ≤0.1 51
14" 85:1 6750 135000 44200 680 230 40% ≤0.1 62
17" 102:1 9460 203000 53040 980 390 40% ≤0.1 85
21" 125:1 16000 271000 65000 1600 640 40% ≤0.1 141
25" 150:1 21450 346000 89000 2400 950 40% ≤0.1 182



선회 드라이브 응용 프로그램



Slewing 드라이브는 회전 토크 강도가 필요한 응용 분야에 완벽한 모션 제어 제품입니다.



솔라용 슬루 드라이브: 태양광 패널 회전으로 설계되어 발전 효율을 향상시킵니다.단일 축 및 이중 축 태양 추적 솔루션을 사용할 수 있습니다.태양광 추적 시스템 애플리케이션을 위한 Power Jack 모션 선회 드라이브에는 태양열 집중 장치 Solar Dish, CPV(집중 태양광 발전), CSP(집광 태양광 발전), 태양 포물선 트로프, PV 추적기가 포함됩니다.


풍력 발전기의 경우: 선회 드라이브는 풍력 터빈의 받침대를 회전하는 데 사용됩니다.
건설 기계 응용 프로그램을위한 선회 드라이브 : 장착 된 트럭 크레인, 공중 작업 플랫폼, 도크 크레인, 목재 횡령에 널리 적용


산업 시장용: 자동화/조립 라인, 로봇 팔


위성의 경우: 슬루 드라이브는 위성 접시의 우주 통신 및 글로벌 포지셔닝 시스템에 사용할 수 있습니다.
