혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기

제품 소개태양 추적자 회전 드라이브

이중 축선 태양 학력별 반편성을 위한 행성 설치된 모터를 가진 태양 회전 드라이브

이중 축선 태양 학력별 반편성을 위한 행성 설치된 모터를 가진 태양 회전 드라이브

이중 축선 태양 학력별 반편성을 위한 행성 설치된 모터를 가진 태양 회전 드라이브

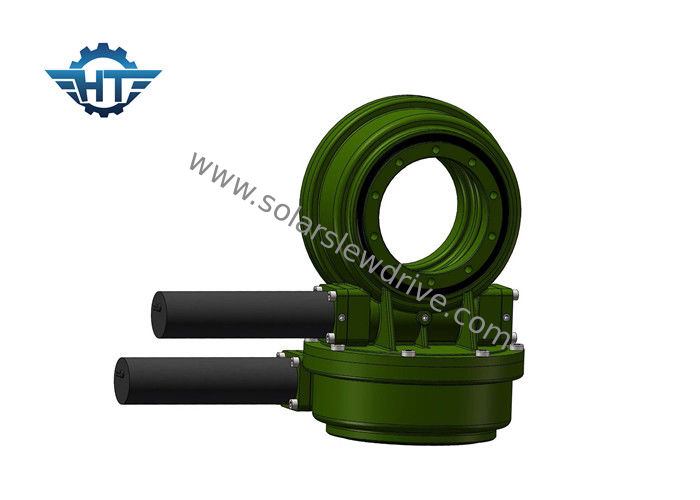

Dual Axis Solar Slew Drive With Planetary Geared Motor For Solar Tracking System
이중 축선 태양 학력별 반편성을 위한 행성 설치된 모터를 가진 태양 회전 드라이브
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: SDE7”
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: USD 280~504 / pc
포장 세부 사항: 합판 상자
배달 시간: 15~45 일
지불 조건: L / C, T / T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
재료: 50Mn, 42CrMo 모델: SDE7 "
기어 비율: 57:1 정격 출력 토크: 2000 년 Nm
토크를 보전되기: 13500 Nm 토크를 기울기: 13200 Nm
효율: 40% 표준 색: RAL 9006
축 하중: 34 kN 레이디 얼 하중: 58 kN
하이 라이트:

태양 학력별 반편성을 위한 돌리기 드라이브

,

태양 추적자 드라이브

이원축 태양 다수는 태양추적 시스템을 위한 행성 기어드 모터로 구동합니다



기술



행투오의 슬유잉 드라이브는 중량 대 공연에 대해 최적화되는 전동의 싱글 스테이지에서 큰 비율을 제공합니다. 제품이 모든 굴대 반경 방향 하중들에 반응할 수 있게 하면서, 태도와 기어는 주목을 거의 못 받고 자기 지지되고 설치 준비 주택으로 조립되고 결과로 생기는 경사 모멘트가 가장 시험 응용에서 만들어졌습니다. 이러한 대단히 적응할 수 있는 제품은 또한 강경 충격 저항, 수명이 긴 성능, 부드러운 회전, 베어링 보호와 봉인한 드라이브 옵션을 특징으로 합니다. 산업을 선두하는 품질 기준에 결합된 모든 기술적 이익은 행투오 제품을 성능 치명적, 중작업 적용의 이상적 후보들로 만듭니다.



이중 축선 태양 학력별 반편성을 위한 행성 설치된 모터를 가진 태양 회전 드라이브 0



원리로 일하는 다수 드라이브



웜은 회전하기 위해 선회 링 이 아우터 링을 하는 모터에 의해 가동됩니다 ; 외부 링 출력 플랜지를 통한 토크와 선회 링 이 내측 링이 주택에 고정됩니다. 슬유잉 드라이브는 반대 셀프-로킹 특성과 웜 기어 드라이브 때문에 반대 자기 로킹을 가지고 있습니다.


SDE의 퍼포먼스 차트


모델 비율 정격 출력 회전력 토크를 기울이기 축상의 부하 경하중 홀딩 토크 효율 정확성 자기 로킹 중량
N.m N.m 나트 나트 N.m 킬로그램
3" 31:1 300 1500 3.6 15 7000 40% ≤0.1 21 킬로그램
5" 37:1 650 5000 16 27 9200 40% ≤0.1 32 킬로그램
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 54 킬로그램
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 88 킬로그램
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 157 킬로그램
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 214 킬로그램
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 315 킬로그램
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 481 킬로그램
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 682 킬로그램


 핵심적 매개 변수의 어휘

순간 토크기울이는 것 : 토크는 로드의 위치와 선회 베어링의 센터 사이의 거리의 증가한 로드입니다. 만약 로드와 거리에 의해 발생된 큐오르크가 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 대한 로드 수직
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 :그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력은 홀딩 토크로 불립니다.
자기 로킹 : 로딩될 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.

주문 제작된 서비스


1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
