원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SDE7” |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | 50Mn, 42CrMo | 모델: | SDE7 " |
---|---|---|---|
기어 비율: | 57:1 | 정격 출력 토크: | 2000 년 Nm |
토크를 보전되기: | 13500 Nm | 토크를 기울기: | 13200 Nm |
효율: | 40% | 표준 색: | RAL 9006 |
축 하중: | 34 kN | 레이디 얼 하중: | 58 kN |
하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |

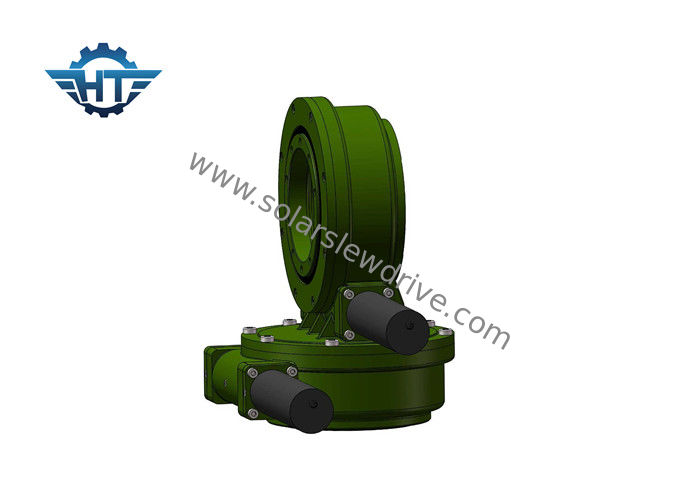

이원축 태양 추적자 다수는 태양추적 시스템을 위한 행성 기어드 모터로 구동합니다
도입
SDE7 7 인치 이원축 다수 드라이브는 항상 일출부터 일몰까지 태양을 향하여 선로를 필요로 하는 상황을 위해 완벽합니다. 그것은 에너지 생산력을 증가시킬 수 있습니다. 전형적인 애플리케이션은 이원축 태양 추적자들을 포함합니다, 그것이 또한 위성과 레이더반사기, 양쪽 방향에 360 도를 이동하는 것 필요로 하는 기계에 해당될 수 있습니다.
특징
1. 인벨럽핑 웜 드라이브 내부
2. 다중 치아 접촉이 높은 로드를 보증합니다
3. 셀프-로킹 기능
4. 모터의 다른 종류와 일치될 수 있습니다
SDE 기술적 시트
모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 축상의 부하 | 경하중 | 홀딩 토크 | 효율 | 정확성 | 자기 로킹 | 중량 |
N.m | N.m | 나트 | 나트 | N.m | 급 | 킬로그램 | ||||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 21 킬로그램 |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 32 킬로그램 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 54 킬로그램 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 88 킬로그램 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 157 킬로그램 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 214 킬로그램 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 315 킬로그램 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 481 킬로그램 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 682 킬로그램 |
핵심적 매개 변수의 어휘
순간 토크를 기울이는 것 : 토크는 로드의 위치와 선회 베어링의 센터 사이의 거리의 증가한 로드입니다. 만약 로드와 거리에 의해 발생된 큐오르크가 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 대한 로드 수직
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 :그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력은 홀딩 토크로 불립니다.
자기 로킹 : 로딩될 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
애플리케이션
슬유잉 드라이브는 애플리케이션의 넓은 범위에 대해 사용될 수 있습니다. 배치의 지역은 안테나에, 굴삭기와 크레인, 노천 채굴과 풍력 발전용 터빈에 이릅니다. 다른 응용분야는 공학과 태양추적 시스템을 포함합니다.
