원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE7” |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | 50Mn, 42CrMo | 모델: | VE7 " |
---|---|---|---|
기어 비율: | 57:1 | 정격 출력 토크: | 1750Nm |
토크를 보전되기: | 13200Nm | 토크를 기울기: | 7000Nm |
효율: | 40% | 표준 색: | RAL 9006 |
하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |

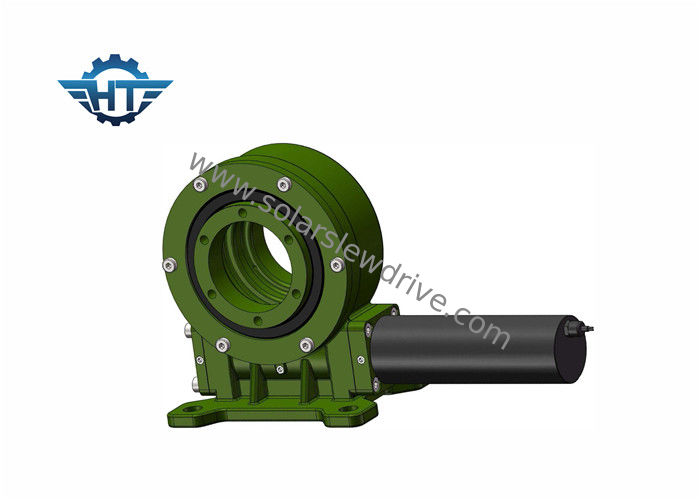

세로 계열 웜 기어 다수는 단일축 태양추적 시스템을 위한 24VDC 기어 들 모우터로 구동합니다
기술
수직 말 탄 다수 드라이브는 특히 평축 추적을 요구하는 태양 추적시스템을 위해 설계됩니다. 수직 다수 드라이브의 정확 회전은 메커니즘이 완전히 추적할 수 있게 허락합니다. 이런 종류의 수직 선회 링 드라이브는 모래시계 메커니즘을 통합시키는 최신 기술을 사용하여 제조됩니다.
장점
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 360 급 회전 범위
3. 인벨럽핑 웜 드라이브 내부
4. 다중 치아 접촉이 높은 로드를 보증합니다
5. 셀프-로킹 기능
드라이브를 비트는 VE의 기술 데이터
모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 축상의 부하 | 경하중 | 홀딩 토크 | 효율 | 정확성 | 자기 로킹 | 중량 |
N.m | N.m | 나트 | 나트 | N.m | 급 | 예 | 킬로그램 | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 13 킬로그램 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 18 킬로그램 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 28 킬로그램 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 예 | 35 킬로그램 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 51 킬로그램 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 61 킬로그램 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 78 킬로그램 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 105 킬로그램 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 185 킬로그램 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 244 킬로그램 |
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
순간 토크를 기울이는 것 : 이 토크는 하중의 위치와 선회 베어링의 센터 사이의 거리의 증가한 중력 부하입니다. 만약 실제 토큰이 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 수직인 하중
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 : 그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력이 홀딩 토크로 불린다고, 그것은 또한 깨진 토크로서 보입니다.
자기 로킹 : 로드가 있을 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
