혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE7” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 자료: | 50Mn, 42CrMo | 모델: | VE7” |
|---|---|---|---|
| 장치 비율: | 57:1 | 정격 출력 토크: | 1750Nm |
| 토크를 보전되기: | 13200Nm | 토크를 기울기: | 7000Nm |
| 능률: | 40% | 표준 색깔: | RAL 9006 |
| 하이 라이트: | solar tracker drive,solar slew drive |
||

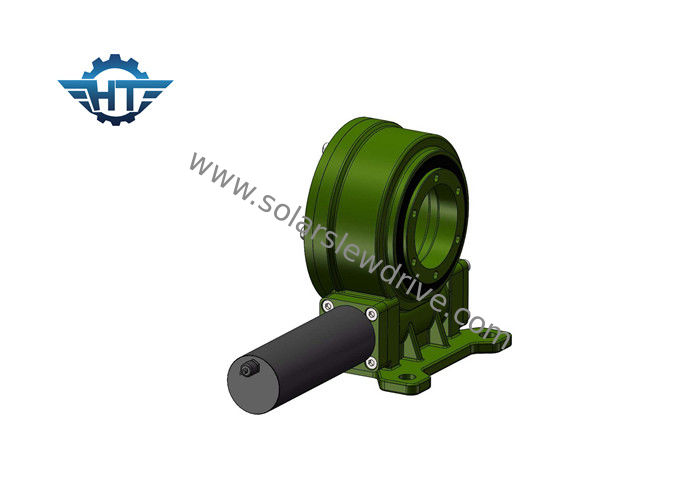

VE7 24VDC 행성 장치를 가진 수직 태양 추적자 회전 드라이브는 태양 추적자를 위해 자동차를 탑니다
묘사
수직 회전 드라이브는 동에서 서로를 위해 태양으로 추적을 요구하는 편평한 단 하나 축선 태양 학력별 반편성을 위해, 그것 특히 디자인됩니다 수직으로 거치됩니다. 수직 회전 드라이브의 정확한 교체는 기계장치가 완벽하게 추적하는 것을 허용합니다. 수직 돌리 드라이브의 이 종류는 각구 기계장치를 통합하는 최신 기술을 사용하여 제조 입니다.
이점
1. 태양 학력별 반편성의 안전을 개량하는 높은 backholding 토크
2. 360도 자전 범위
3. 벌레 드라이브 안쪽으로 포위
4. 높은 짐을 지키는 다 치아 접촉
5. 자동 폐쇄 기능
기술적인 자료
| 모형 | 비율 | 정격 출력 토크 | 토크를 기울기 | 축 짐 | 광선 짐 | 토크를 보전되기 | 효율성 | 정밀도 | 자동 폐쇄 | 무게 |
| N.m | N.m | kN | kN | N.m | 정도 | 그렇습니다 | kg | |||
| 3" | 31:1 | 300 | 1500년 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 그렇습니다 | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 그렇습니다 | 18kg |
| 7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 그렇습니다 | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 그렇습니다 | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 그렇습니다 | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 그렇습니다 | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 그렇습니다 | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 그렇습니다 | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 그렇습니다 | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 그렇습니다 | 244 kg |
주문을 받아서 만들어진 서비스
1. 다른 신청 및 프로젝트에 근거를 두는 특별한 디자인
2. 모터의 다른 유형은 유압 모터 댄서 모터, 전기 모터 등과 같이 일치할 수 있었습니다.
3. RAL 부호에 근거를 둔 다른 색깔은 유효합니다; 우리의 표준 색깔은 RAL 9006입니다.
순간 토크를 기울기: 이 토크는 짐의 위치와 돌리 방위의 센터 사이 거리에 의해 곱한 중력 짐입니다. 실제적인 토크가 정격 기우는 순간 토크 보다는 더 중대한 경우에, 돌리 드라이브는 뒤집힐 것입니다.
광선 짐: 돌리기 방위의 축선에 짐 수직
축 짐: 돌리기 방위의 축선과 평행한 짐
토크를 보전되기: 반전 토크입니다. 드라이브가 반전으로 자전하골, 부속이 손상을 입히지 않을 때, 달성된 최대 토크는 또한 부서지는 토크로 토크, 그것을 보전되는 보입니다 불립니다.
자동 폐쇄: 짐이 있을 때만, 돌리 드라이브는 반전할 수 없습니다 자전하고 이렇게 불렀습니다 자동 폐쇄이라고.
