원래 장소: | 중국 |
브랜드 이름: | HANGTUO |
인증: | CE, ISO9001 |
모델 번호: | VE5 |
최소 주문 수량: | 1 pc |
---|---|
가격: | 145~226 USD/PC |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15 ~ 30 일 |
공급 능력: | 12000 PCS/year |
타입: | 돌리기 드라이브 | 재료: | 42CRMN 또는 50Mn |
---|---|---|---|
애플리케이션: | 태양 에너지 체계 | 보증: | 10년 |
색: | 고객은 요구했습니다 | 사이즈: | 3 인치 - 25 인치 |
모터: | 24V | 특징: | 장수 |
하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |

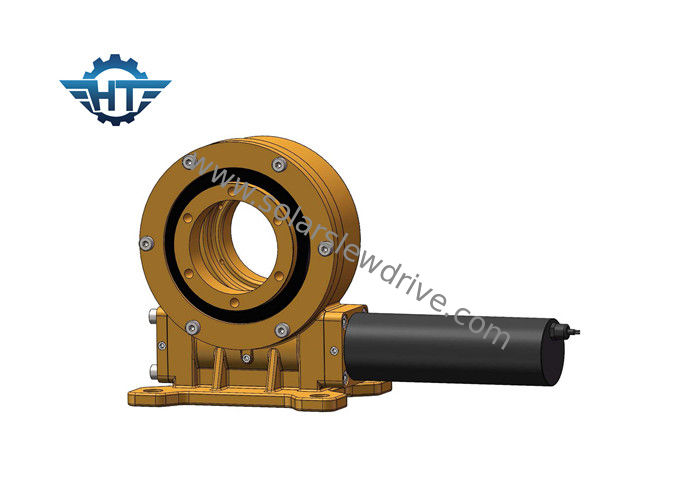

프레넬과 포물선을 위한 24vdc 전동기를 가진 단일 축선 태양 추적자 회전 구동 축
설명
태양광 발전소 추적에는 평면 단일 축 연결, 경사 단일 축 연결, 경사 단일 축 및 2축 추적 시스템이 포함됩니다.
1. 평면 단일 축 연결
위도 30도 미만 및 지면 경사 12도 미만에 적합합니다.
2. 비스듬한 단일 축 연결
중위도에서 고위도에 적합한 지반은 거의 평평해야 합니다.
3. 비스듬한 단축 단위
중위도에서 고위도에 적합합니다.
4. 이중 축
특징
1. 0~180° 회전
2. 구동모터를 좌우에 연결
3. 그리스는 공장 이전에 채워졌습니다.
4. 간단한 설치
5. 합리적인 공간 활용
6. 기어는 자동 잠금 장치입니다.따라서 브레이크가 필요하지 않습니다
7. 쉽고 유창한 시동 및 정지 방법
8. 수직 설치에 적합한 높은 백홀딩 토크
9. 낮은 유지 보수
수직 슬루 드라이브 성능 매개변수
모델 | 비율 | 정격 출력 토크 | 틸팅 토크 | 축방향 하중 | 레이디얼 하중 | 지주 토크 | 능률 | 정도 | 자동 잠금 | 무게 |
Nm | Nm | kN | kN | Nm | 도 | 예 | 킬로그램 | |||
삼" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 18kg |
7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 예 | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 78kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 105kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 185kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 244kg |
담당자: Jessie
전화 번호: +86 18800586965
