원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SDE7” |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 398~456/ pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | 50Mn, 42CrMo | 모델: | SDE7 " |
---|---|---|---|
기어 비율: | 57:1 | 정격 출력 토크: | 2000 년 Nm |
토크를 보전되기: | 13500 Nm | 토크를 기울기: | 13200 Nm |
효율: | 40% | 표준 색: | RAL 9006 |
하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |

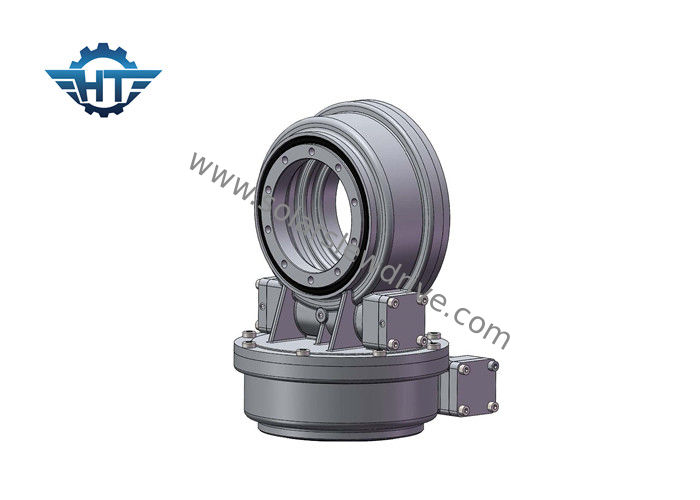

태양추적 시스템을 위한 24V 기어드 모터와 높은 홀딩 토크 태양 추적자 다수 드라이브
기술
태양 추적자 이원축 다수 드라이브는 이원축 태양추적 적용에 완전한 해결책입니다.
이원축 다수 드라이브는 다수 드라이브로 세가지 타입 솔루션을 가지고 있습니다 :
일반적으로, 쉬운 브라켓 구조를 위해, 스드 다수 드라이브는 완전한 해결책일 것이지만, 그러나 다른 2가 또한 매우 인기있습니다.
다수 드라이브는 PV에 해당되었습니다
상품 이름 | SDE7 슬유잉 드라이브 |
출력 토크 | 980 N.m ; 723 ft.lbs |
맥스 출력 토크 | 1938 N.m ; 1429 ft.lbs |
순간 토크를 기울이기 | 7000 N.m ; 5163 ft.lbs |
홀딩 토크 | 13200 N.m ; 9736 ft.lbs |
정적 굴대 평가 | 133.20 나트 ; 29943 파운드 |
정적 광선 평가 | 53 나트 ; 11977 파운드 |
동적 굴대 평가 | 31.90 나트 ; 7171 파운드 |
동적 광선 평가 | 27.91 나트 ; 6274 파운드 |
자동차 대안 | 12V/24V 모터 ; 스텝 모터 ; 브러쉬리스 모터 |
제품 방식 | 이원축 ; 단일축 ; CPV / HCPV ; 태양 접시 ; 포물형 ; 태양열 탑 |
어플리케이션 특성 | 태양추적 시스템, 산업용 기계류 |
태양계 광장 미터 | 30 ㎡ |
SDE 슬유잉 드라이브의 성능 표
모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | 예 | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 예 | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 705 |
특징
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 인벨럽핑 웜 드라이브 내부
3. 다중 치아 접촉이 높은 로드를 보증합니다
4. 셀프-로킹 기능
응용소프트
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
