혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE3” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 330~450/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 자료: | 50Mn, 42CrMo | 모델: | VE3” |
|---|---|---|---|
| 장치 비율: | 31:1 | 능률: | 40% |
| 색깔: | RAL 9006 | 응용 프로그램: | 태양 학력별 반편성 |
| 원래 장소: | 창 저 우, 중국 | 드라이버: | 24vdc 모터 |
| 보증: | 5~10 년 | 증명서: | ISO9001, CE |
| 하이 라이트: | solar slew drive,slewing drive for solar tracking system |
||

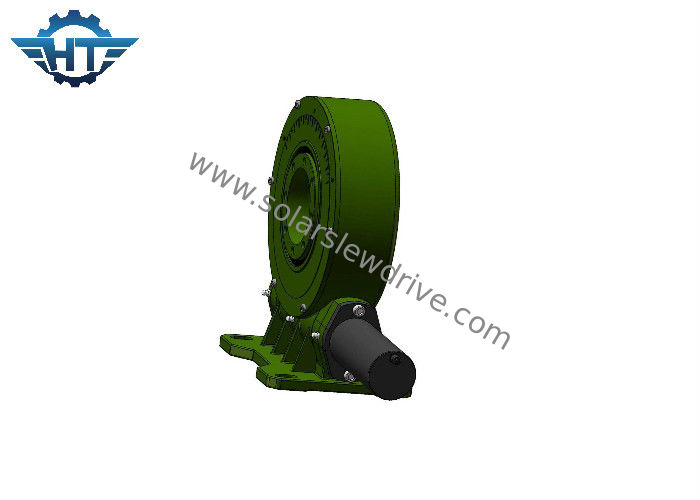

IP66는 단 하나 축선 태양 추적자를 위한 강한 토크에 축선 작은 회전하는 드라이브를 골라냅니다
묘사
핵심 성분이 돌리기 방위와 벌레 갱구이기 때문에 또한 회전하는 드라이브 및 변속기이라고 칭하는 돌리기 드라이브. 그것은 또한 물개 주거 및 모터와 같은 보조 성분으로 이루어져 있습니다. 전원으로, 회전 모터는 DC 행성 장치 모터, AC 장치 모터 또는 댄서 모터를 사용했습니다. AC 유압 모터는 동력 장치 체계로 건축기계에서 주로 사용됩니다. 핵심 성분이 반지 드라이브를 돌리기 때문에, 돌리 변속기는 즉시 축과 반경 방향 힘을 저항할 수 있습니다.
회전 드라이브 일 원리: 벌레는 자전하기 위하여 돌리 반지의 외부 반지를 모는 모터에 의해 몹니다; 외부 반지는 플랜지를 통해서 토크를 출력하고 돌리 반지의 안 반지는 주거에서 고쳐집니다.
돌리 드라이브에는 반전 자동 폐쇄 특성을 가진 벌레 톱니바퀴 구동 때문에 반전 자동 폐쇄가 있습니다. 이 특징은 매우 주인 운영 및 안전율의 안정성을 강화합니다. 전통적인 그네 제품에 비교해, 돌리 드라이브 변속기는, 유지하게 쉬운 설치하기, 쉽 상당한 임명 공간을 절약합니다.
돌리 드라이브는 보통 벌레, 돌리 반지, 주거, 모터 및 다른 성분으로 보통 구성되는 돌리 반지에게 불린 돌리 제품의 신형, 입니다. 핵심 성분이 방위를 돌리고 있기 때문에, 동시에 축방향 힘, 반경 방향 힘, 및 순간의 뒤집히를 저항해서 좋습니다. 전통적인 회전하는 제품과 비교해, 새로운 돌리 드라이브는 임명 공간의 쉬운 임명, 쉬운 정비 및 훌륭한 정도를 특색짓습니다.
VE 시리즈의 성능 매개변수
| 모형 | 비율 | 정격 출력 토크 (N.m) | 기울기 토크 (N.m)를 | 보전되기 토크 (N.m)를 | 축 짐 (kN) | 광선 짐 (kN) | 효율성 | 정밀도 (°) | 자동 폐쇄 | 무게 (kg) |
| 3개 | 31:1 | 600 | 1500년 | 1800년 | 22 | 15 | 40% | ≤0.1 | 그렇습니다 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 그렇습니다 | 18 |
| 7" | 57:1 | 1750년 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 그렇습니다 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 그렇습니다 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 그렇습니다 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 그렇습니다 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 그렇습니다 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 그렇습니다 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 그렇습니다 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 그렇습니다 | 251 |
DC 모터
1. 변속기의 최대 토크가 많게 증가되다 그래야 산출 갱구를 위한 이중 지원 구조를 채택하십시오.
2. 일요일 바퀴와 행성 바퀴는 변속기의 최대 토크를 증가하고 생활을 길게하는 스플라인에 의해 연결됩니다.
3. 소음에게 고속에서 매끄럽게 달린 낮은 anf를 만드는 우리는 입력 단계에서 나선형 장치를 사용합니다. 안 장치 반지는 우리가 비율을 더 만들어서 좋 디자인이 가동 가능하다 그래야 분리됩니다. 변속기와 모터는 어울리는 정밀도를 증가하고 소음을 감소시키는 축에 있는 나사에 의하여 솔기 고침에 의해 있습니다.
4. 우리는 미끄러지는 갈기 대신에 가는 행성 wheel.we 사용 회전 핀 안쪽에 회전 핀 홀더를 이용합니다 그래서 변속기의 생활은 매우 더 길.
5. 두 배 지원 구조; 안 구멍 roundness를 만드는 행성 장치의 안 구멍에 내부에게 갈기 0.003mm 미만; 미끄러지기 대신에 굴러서 달리기; HRC60 장치 표면 정밀도 긁기; 이 technoligies 전부의 채택은 10000 시간 이상 최고 조용하고 꾸준한 운영 그리고 장수 시간을 지킵니다.
