원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE7 |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 100~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | 50Mn, 42CrMo | 모델: | 7 인치 |
---|---|---|---|
기어 비율: | 57:1 | 효율: | 40% |
정확한: | 0.1 이하 | 드라이버: | 전동기 |
색: | 요구하는 | 타입: | 단 하나 축선 |
하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |

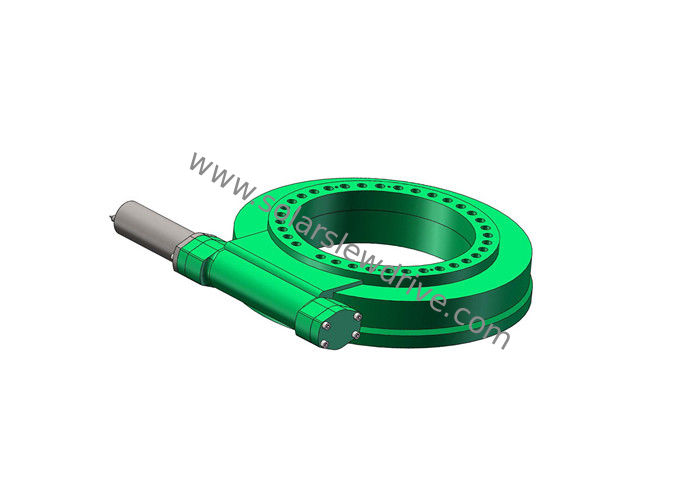

태양 추적 시스템에서 사용되는 IP66에 의하여 캡슐에 넣어지는 디자인을 가진 철제 벌레 장치 회전 구동
제품 설명
선회 드라이브는 특히 컴팩트한 디자인, 높은 부하 용량, 작은 백래시, IP66 높은 방수 및 방지 기능을 통해 단축 태양 추적 시스템 및 이중 축 태양 추적 시스템을 포함한 태양 추적 시스템의 개발 및 개선에 결정적인 기여를 했습니다. -먼지 등급, 쉬운 설치, 자동 잠금 및 점점 더 비용 효율적인 비용.
풍모
1. 수평축의 웜이 기어의 드라이버 역할을 하는 표준 웜 기술로 기능, 일반적으로 샤프트는 전기 기어 모터에 의해 구동됩니다.
2. 높은 기어비.이 기능은 저속 회전의 기술적 요구 사항을 충족합니다.
3. 치아 맞물림을 풀어주는 usd 모래시계 웜 기술은 더 큰 강도, 효율성 및 내구성을 제공합니다.
4. 바로 설치할 수 있는 디자인
5. 시중에 나와 있는 모든 솔루션 중 가장 높은 토크
6. 캡슐화된 하우징
7. IP66 디자인
8. 최소한의 유지 보수로 내구성을 고려한 설계
SE7의 매개변수
모델: | SE7 | 원산지 | 창저우, 중국 |
상표 | 항투오 | 유형 | 에워싸는 |
재료 | 42CrMo,50Mn | 출력 토크 | 2000Nm |
틸팅 모멘트 토크 | 1.35K Nm | 지주 토크 | 1.32K Nm |
정적 축 등급 | 132KN | 정적 방사형 등급 | 58KN |
동적 축 등급 | 66KN | 동적 방사형 등급 | 38KN |
기어비 | 57:1 | 능률 | 40% |
애플리케이션
태양광 추적기, 풍력 터빈, 위성 및 레이더 접시, 트럭 크레인, 맨 리프트, 유틸리티 장비, 유압 장비 부착물, 오일 공구 장비, 타이어 핸들러, 굴착기 및 자동차 리프트.
SE Slewing Drive의 기술 데이터
모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
1" | 32:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
삼" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
7” | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
