혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE21” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 재료: | 50Mn, 42CrMo | 모델: | SE21” |
|---|---|---|---|
| 기어 비율: | 125:1 | 정격 출력 토크: | 16 kNm |
| 토크를 기울기: | 205 kNm | 효율: | 40% |
| 색: | RAL 9006 | ||
| 하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |
||

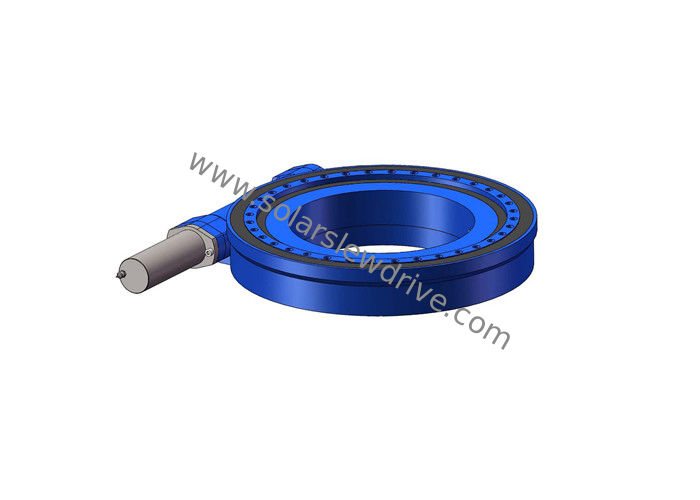

산업 사용을 위한 42CrMo 벌레와 포위 장치를 가진 21 인치 IP66 태양 추적자 회전 드라이브
설명
선회 베어링 또는 선회 링 드라이브는 일반적으로 무거운 하중을 지지할 수 있지만 천천히 회전하는 회전 구름 요소 베어링입니다.기존의 기중기, 그네야더, 수평축 풍차의 풍향플랫폼과 같은 수평플랫폼에 많이 사용됩니다.
특징
1. 큰 전송비를 얻을 수 있습니다
2. 보다 컴팩트한 디자인
삼.Envelop 웜을 사용하여 더 많은 치아 접촉,NS 다중 톱니 맞물림 전송으로 저소음으로 원활하게 작동합니다.
4. 자동 잠금, 역 자동 잠금, 즉 웜 휠을 구동하는 웜만 실현할 수 있습니다.이 기능으로 중장비에 사용되는 웜 메커니즘은 안전 보호 역할을 할 수 있습니다.
5. 높은 전송 효율, 적은 마모.
SE 선회 드라이브 매개변수
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 1" | 32:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 삼" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7” | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
애플리케이션
엔지니어링 기계는 지구 이동 기계, 굴삭기, 분해 기계, 스태커 리클레이머, 그레이더, 로드 롤러, 강력한 보링 기계, 암석 드릴링 기계 등과 같은 선회 베어링에 가장 널리 사용되는 장소입니다.
선회 드라이브의 응용 프로그램은 광범위하며 크게 증가했습니다.한때 주로 광업 및 중장비 건설에 사용되었던 선회 구동 장치에는 태양 에너지, 풍력 터빈 및 놀이기구가 포함됩니다.업계에서는 엄청난 강도, 정확성, 안전성 및 효율성을 요구하는 슬루 드라이브로 눈을 돌립니다.
