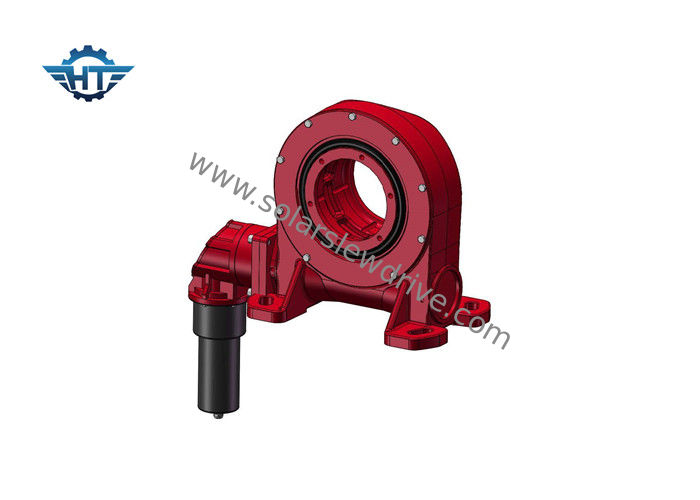

수평한 단일 축선 학력별 반편성을 위한 12*12 주요 관에 맞는 VE9 회전 구동 변속기

수평한 단일 축선 학력별 반편성을 위한 12*12 주요 관에 맞는 VE9 회전 구동 변속기

  • 수평한 단일 축선 학력별 반편성을 위한 12*12 주요 관에 맞는 VE9 회전 구동 변속기
  • 수평한 단일 축선 학력별 반편성을 위한 12*12 주요 관에 맞는 VE9 회전 구동 변속기
수평한 단일 축선 학력별 반편성을 위한 12*12 주요 관에 맞는 VE9 회전 구동 변속기
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: VE9”
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: USD 280~504 / pc
포장 세부 사항: 합판 상자
배달 시간: 15~45 일
지불 조건: L / C, T / T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
재료: 50Mn, 42CrMo 모델: VE9”
기어 비율: 61:1 정상적인 토크: 7320 Nm
토크를 보전되기: 31~45 kNm 토크를 기울기: 16~21 kNm
효율: 40% 표준 색: RAL 9006
강조하다:

태양 학력별 반편성을 위한 돌리기 드라이브

,

태양 추적자 드라이브

단일 축선 학력별 반편성을 위한 12*12 주요 토크에 맞는 9 인치 회전 구동 변속기



설명



NS VE9는 높은 듀티 사이클, 저속(<1 RPM) 애플리케이션을 위해 장착된 견고한 밀폐형 웜 기어 선회 드라이브 솔루션입니다.그것은 주로 태양 에너지에 적용되었습니다.



장점



1. 태양 추적 시스템의 안전성을 향상시키는 높은 백홀딩 토크

2. 소프트웨어 제어 시스템의 오작동 시 내부 하드 스톱

3. 내부에 웜 드라이브를 둘러싸고 있습니다.

4. 높은 하중을 보장하는 다중 톱니 접촉

5. 자동 잠금 기능



수평한 단일 축선 학력별 반편성을 위한 12*12 주요 관에 맞는 VE9 회전 구동 변속기 0



VE 시리즈의 매개변수



모델 비율 정격 출력 토크(Nm) 틸팅 토크(Nm) 유지 토크(Nm) 축방향 하중(kN) 레이디얼 하중(kN) 능률 정밀도(°) 자동 잠금 무게(kg)
삼" 31:1 600 1500 1800년 22 15 40% ≤0.1 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 18
7" 57:1 1750년 7000 13200 34 58 40% ≤0.1 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 251



비고: 위의 치수 및 매개변수는 업데이트되거나 조정될 수 있습니다. 자세한 치수 및 매개변수는 판매 도면을 참조하십시오.



맞춤형 서비스


1. 다양한 응용 프로그램 및 프로젝트를 기반으로 한 특수 설계
2. 유압 모터, 스테퍼 모터, 전기 모터 등과 같은 다양한 유형의 모터를 일치시킬 수 있습니다.
3. RAL 코드에 따라 다른 색상을 사용할 수 있습니다.우리의 표준 색상은 RAL 9006입니다.



애플리케이션



평면 단일 축 태양 추적 시스템

기울어진 단일 축 태양 추적 시스템

CSP, 프레넬, 포물선형 흡수체

단일 축 추적 시스템에는 평평한 단일 축과 기울어진 단일 축이 포함됩니다.
