| Brand Name: | HangTuo |
| Model Number: | SDE |
| MOQ: | 1개 부분 |
| 가격: | USD 280~504 / pc |
| Delivery Time: | 15~45 일 |
| Payment Terms: | L/C (신용장), 전신환, 웨스턴 유니온 |

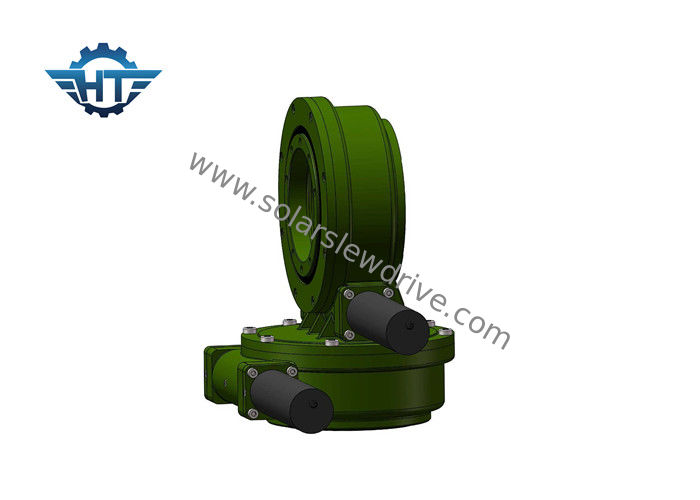

정확한 안테나 및 위성 추적을 위한 관제사가 있는 SDE9 태양 추적자 회전 드라이브
설명
인코더가 있는 선회 드라이브는 고정밀이 필요하고 회전 피드백이 필요한 안테나 또는 위성 추적에 사용됩니다.선회 다이빙은 추적 정밀도가 0.05°이며 IP66 등급 보호 등급이 있어 외부의 가혹한 환경 조건은 물론 흙, 모래, 먼지 및 물까지도 보호합니다.드라이브는 추적 정밀도를 보장하면서 컴팩트한 형태로 거대한 하중을 운반할 수 있도록 설계되었습니다.어셈블리에 사용되는 기어는 고객의 다양한 용도에 따라 필요에 따라 경화될 수 있으므로 최대의 내구성과 긴 수명을 제공합니다.
SDE 모델 성능 매개변수
| 모델 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 비율 | 능률 | 정도(정도) | IP | 자동 잠금 | 무게(kg) |
| 삼" | 600 | 1500 | 5800 | 10 | 15 | 31:1 | 40% | ≤0.10 | 66 | 예 | 25kg |
| 5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | 예 | 34kg |
| 7" | 2000년 | 7500 | 13200 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | 예 | 56kg |
| 9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | 예 | 92kg |
| 12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | 예 | 160kg |
| 14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | 예 | 224kg |
| 17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | 예 | 320kg |
| 21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | 예 | 492kg |
| 25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | 예 | 705kg |
인코더
제어 장치
매개변수:
구성 및 기능:
