| Brand Name: | HangTuo |
| Model Number: | SE5 |
| MOQ: | 1개 부분 |
| 가격: | USD 100~1100/ pc |
| Delivery Time: | 15~45 일 |
| Payment Terms: | L/C (신용장), 전신환, 웨스턴 유니온 |

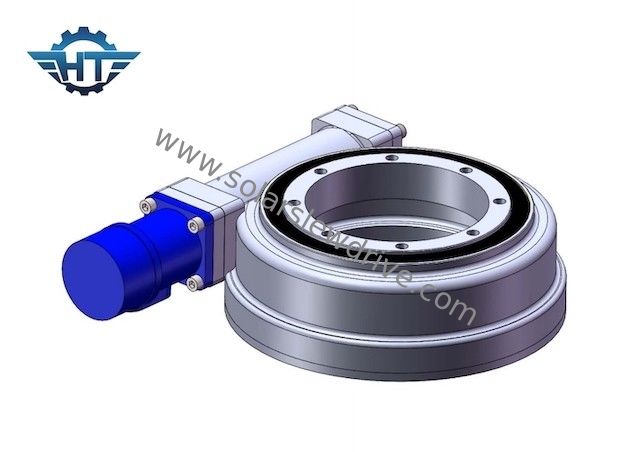

태양 전지판을 위한 드라이브 트렌스미션 태양 추적자를 비트는 장고꼴웜기어장치 다수 드라이브
슬유잉 드라이브를 싸는 웜 기어에 대한 기술
SE 단일축 수평선상 슬루잉 드라이브는 둘다 한 개의 주축 태양추적 시스템과 이원축 태양추적 시스템을 위한 핵심 구성 요소입니다. 게다가, 그것은 또한 CSP와 CPV 시스템, 풍력 에너지 등에 해당될 수 있습니다.
단일 축 트래킹 시스템
동쪽에서 태양 이동으로서의 서쪽까지 수평적으로 이동하면서, 단일 축 추적자는 한 회전축을 따라 PV 모듈을 지향합니다. 환원제가 양쪽 로드 홀딩 회전 토크 - 대단히 전문화된 슬유잉 드라이브가 제공할 수 있는 단지 어떤 것을 제공할 것을 이러한 PV 모듈을 이동하는 것 요구합니다. 추적자들은 기어장치 링의 Pitch 라인 위의 다수의 이가 강도, 내구성과 성능의 최대량을 제공할 것이라는 것을 약속시키는 슬유잉 드라이브를 적용했습니다. 이것은 추적자가 최소량의 다운시간 또는 유지 비용과 오랫동안 가능한 현장 수명을 가지는다는 것을 보증합니다.
이중 축 추적자들
태양의 움직임의 정확 트래킹을 훨씬 더 가능하게 하면서, 이중 축 추적자들은 좌우로와 위 아래로 회전합니다.이러한 슬유잉 드라이브는 단일 축 시스템 보다 더 높은 에너지 출력을 가능하게 합니다. 그들이 2 자유도를 사용할 경우, 강하고 강력한 슬유잉 드라이브를 이용하는 것 훨씬 더 분야의 믿을 만하고 연속적인 기능성에 중요합니다.
SE 시리즈 매개 변수
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
장점
1. 회전 360 급
2. 구동 모터는 왼쪽이나 오른쪽으로 편에 연결되었습니다
3. 설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다 ; 이것은 이미 공장 전에 생산자에 의해 설정되었습니다
4. 그리스는 공장 전에 충전되었습니다
4. 단순한 설치와 저보수
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
8. 수평 설치에 적합한 높은 틸팅 토크
