원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE3 |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 100~1100/ pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
슬루 드라이브 모터: | 24VDC | 기능: | 토크 증가 |
---|---|---|---|
보호 기능: | 에워싸는 | 유형: | 선회 드라이브 |
재료: | 42CrMo 또는 50Mn | 보증: | 5~10년 |
애플리케이션: | 산업,태양광 발전 시스템 | 색상: | 고객 필수 |
하이 라이트: | 솔라 트래커 소형 슬루 드라이브,VE3 소형 슬루 드라이브,VE3 솔라 슬루 드라이브 |

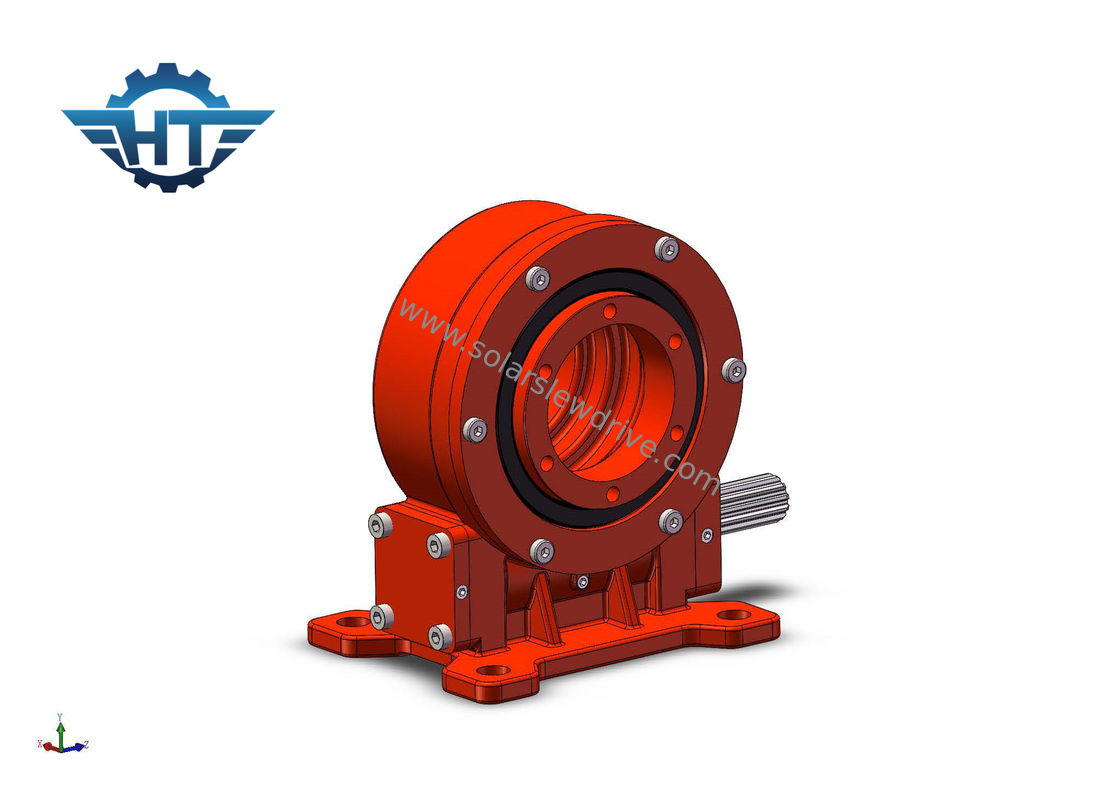

VE3 엔벨로핑 웜기어 단일 축 솔라 트래커 슬루 드라이브, 24 VDC 기어 모터 구동
슬루 드라이브 기어 박스 설명
회전 구동 기어박스는 최대 기어 토크와 가장 부드러운 회전을 위해 모래시계 웜 기술로 구동됩니다.
우리는 서로 다른 모멘트 부하 용량을 가진 다양한 슬루 드라이브 모델을 제공합니다.
표준 슬루 드라이브에는 개방형 하우징과 단일 자동 잠금 모래시계 웜 샤프트가 장착되어 있습니다.
전원 입력이 중립으로 돌아오면 웜 샤프트는 외부 제동 장치 없이도 부하를 제자리에 잠급니다.
선회 베어링 응용
일반적인 슬루 드라이브 애플리케이션에는 태양광 산업, 트럭 크레인, 맨 리프트 및 유틸리티 장비, 유압 부착물, 오일 공구 장비, 해양 크레인, 타이어 핸들러, 굴착기 및 자동차 리프트가 포함되지만 슬루 드라이브는 하중 유지가 필요한 다른 많은 애플리케이션에 사용됩니다. 및 회전 능력.
VE 접촉 베어링 성능 매개변수
모델 | 정격 출력 토크(Nm) | 유지 토크(Nm) | 틸팅 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 비율 | 정도(정도) | 정도 | IP | 자동 잠금 | 무게(kg) |
삼" | 600 | 1800년 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | 예 | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | 예 | 18kg |
7" | 1750년 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | 예 | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | 예 | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | 예 | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | 예 | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | 예 | 88kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | 예 | 135kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | 예 | 192kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | 예 | 251kg |
