원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE6 |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 100~1100 / pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
유형: | VE6 웜 및 웜 기어 | 재료: | 42CrMo 또는 50Mn |
---|---|---|---|
보증: | 5~10년 | 크기: | 6인치 |
치아의 종류: | 나선형 치아 | 슬루 드라이브 모터: | AC/DC/유압 |
색상: | 고객 필수 | 애플리케이션: | 태양 추적기 |
하이 라이트: | 집중 태양열 선회 링 드라이브,Enlcosed House 선회 링 드라이브,IP66 전기 선회 드라이브 |

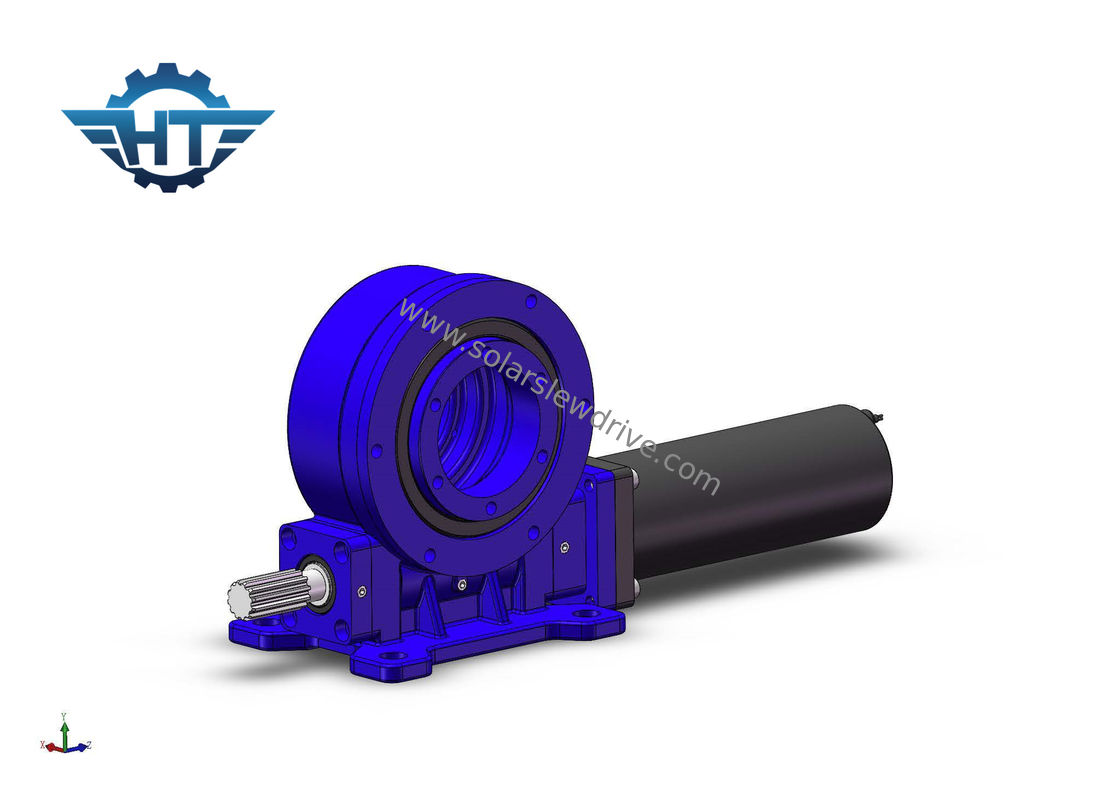

단 하나 둘러싸는 벌레 장치 회전 구동, 집중된 태양력 발전을 위한 IP66 Enlcosed 집
선회 드라이브 기어 박스 설명
슬루 드라이브는 슬루 링, 기어, 하우징 및 모터(전기 또는 유압)로 구성된 일체형 장치이며 축, 반경 및 모멘트 하중을 위해 설계되었습니다.우리는 높은 정확도가 필요한 응용 분야를 위해 특별히 높은 백래시 웜 기어 슬루 드라이브를 개발했습니다.
특징
1. 모래시계(Double Enveloping) 웜 기술로 구동, 부하 증가, 고효율 및 정확도.
2. 다양한 드라이브 스타일, 모델 크기, 성능 범위, 밀봉 옵션 및 장착 특성을 제조합니다.
3. 직경 75mm ~ 800mm의 표준 모델 크기.
4. 백래시, 거의 제로 백래시
5. 자동 잠금
웜 기어 모터 선회 드라이브의 여러 옵션
1. 감속비 31:1 ~ 150:1
2. 수평, 수직 또는 다중 축 장착의 조합
3. 단일 웜 또는 이중 웜
4. 전기 또는 유압 모터 옵션
5. 주택: 개방 또는 폐쇄
6. 맞춤형 입력 구성
7. 애플리케이션 요구 사항에 따른 맞춤형 디자인
기술 데이터
VE 모델 성능 매개변수 | ||||||||||||
모델 | 정격 출력 토크(Nm) | 유지 토크(Nm) | 틸팅 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 비율 | 정도(정도) | 정도 | IP | 작동 온도(℃) | 자동 잠금 | 무게(kg) |
삼" | 600 | 1800년 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 18kg |
7" | 1750년 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 88kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 135kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 192kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | 예 | 251kg |
