제품 소개작은 회전 드라이브

작은 회전 드라이브 각자 잠그는 수평한 단일 축선 태양 추적자 장치

작은 회전 드라이브 각자 잠그는 수평한 단일 축선 태양 추적자 장치

  • 작은 회전 드라이브 각자 잠그는 수평한 단일 축선 태양 추적자 장치
  • 작은 회전 드라이브 각자 잠그는 수평한 단일 축선 태양 추적자 장치
작은 회전 드라이브 각자 잠그는 수평한 단일 축선 태양 추적자 장치
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: VE7"
결제 및 배송 조건:
최소 주문 수량: 1 조각
가격: USD 280~504 / pc
포장 세부 사항: 합판 상자
배달 시간: 15~45일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
재료: 50Mn, 42CrMo 웜 기어 백래시: 0.1도 미만
기어비: 57:1 정격 출력 토크: 5060Nm
홀딩 토크: 40kNm 틸팅 토크: 5kNm
능률: 40% 표준 색상: RAL 9006
하이 라이트:

높은 백홀딩 소형 슬루 드라이브

,

기어 맞물림 소형 슬루 드라이브

,

기어 맞물림 솔라 슬루 드라이브

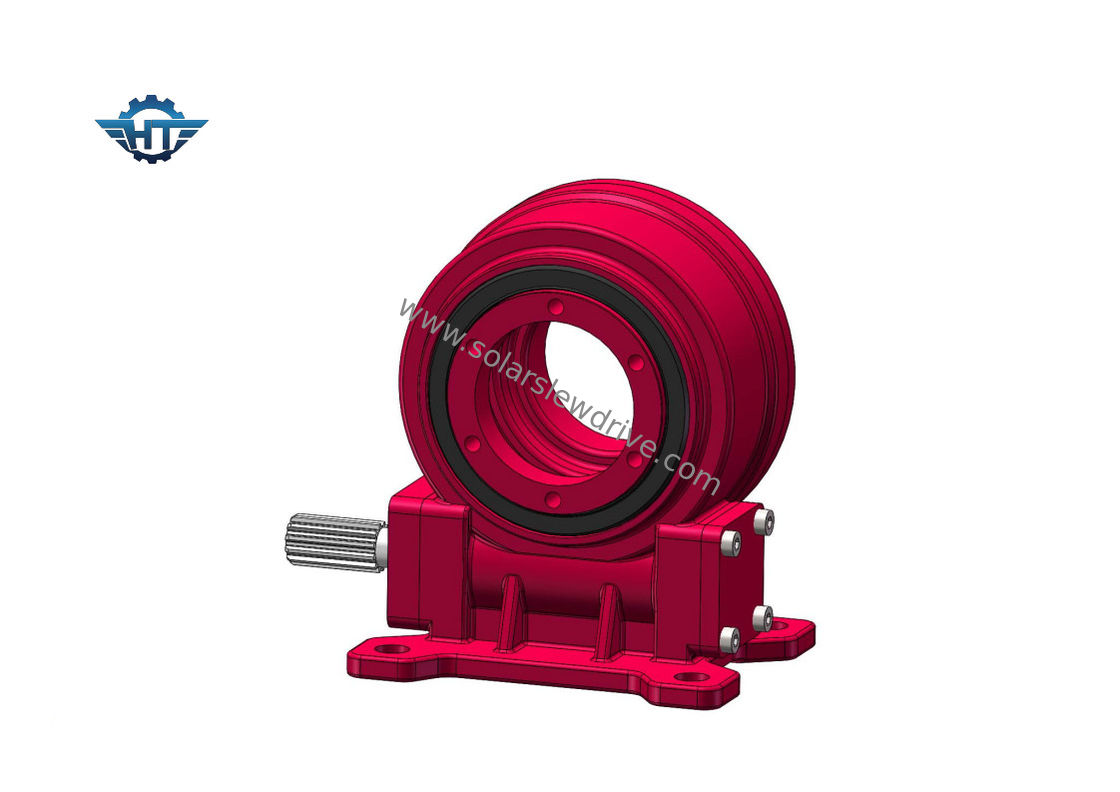

벌레 구동 장치를 잠그는 각자, 수평한 단일 축선 태양 추적자를 위한 VE7 회전 구동 변속기





설명



좋은 e와 함께 특징 Hangtuo의 웜 기어 선회 드라이브엔벨로핑 h로 선회 드라이브를 만드는 웜 및 기어 맞물림 및 다중 톱니 접촉태양 추적 시스템의 안전성을 향상시키는 높은 백홀딩 토크.자동 잠금이며 최대 ±65° 회전할 수 있습니다.더 큰 범위가 필요한 경우 사용자 정의할 수 있습니다.



VE Slewing Drive의 기술 데이터



모델 비율 정격 출력 토크(Nm) 틸팅 토크(Nm) 유지 토크(Nm) 축방향 하중(kN) 레이디얼 하중(kN) 능률 정밀도(°) 자동 잠금 무게(kg)
삼" 31:1 600 1500 1800년 22 15 40% ≤0.1 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 18
7" 57:1 1750년 7000 13200 34 58 40% ≤0.1 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 251



작은 회전 드라이브 각자 잠그는 수평한 단일 축선 태양 추적자 장치 0



맞춤형 서비스


1. 다양한 응용 프로그램 및 프로젝트를 기반으로 한 특수 설계
2. 유압 모터, 스테퍼 모터, 전기 모터 등과 같은 다양한 유형의 모터를 일치시킬 수 있습니다.
3. RAL 코드에 따라 다른 색상을 사용할 수 있습니다.우리의 표준 색상은 RAL 9006입니다.



주요 매개변수 용어집



틸팅 모멘트 토크:이 토크는 중력 하중에 하중 위치와 선회 베어링 중심 사이의 거리를 곱한 값입니다.실제 토크가 정격 틸팅 모멘트 토크보다 크면 선회 구동이 전복됩니다.

방사상 하중: 선회 베어링의 축에 수직인 하중

축방향 하중: 선회 베어링의 축에 평행한 하중

유지 토크: 역방향 토크입니다. 드라이브가 역방향으로 회전하고 부품이 손상되지 않은 경우 달성된 최대 토크를 유지 토크라고 하며 파손 토크라고도 합니다.

자동 잠금: 부하가 있는 경우에만 선회 드라이브가 역회전할 수 없으므로 자동 잠금이라고 합니다.
