원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE9 " |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | QT | 모델: | VE9 " |
---|---|---|---|
기어 비율: | 61:1 | 정격 출력 회전력: | 4300 Nm |
홀딩 토크: | 27200Nm | 토크를 기울이기: | 16000 Nm |
효율: | 40% | 정확성: | 0.1 이하 급 |
하이 라이트: | PV 정거장 태양 다수 드라이브,수직 VE9 태양 다수 드라이브,태양 다수는 스퀘어 튜브로 구동합니다 |

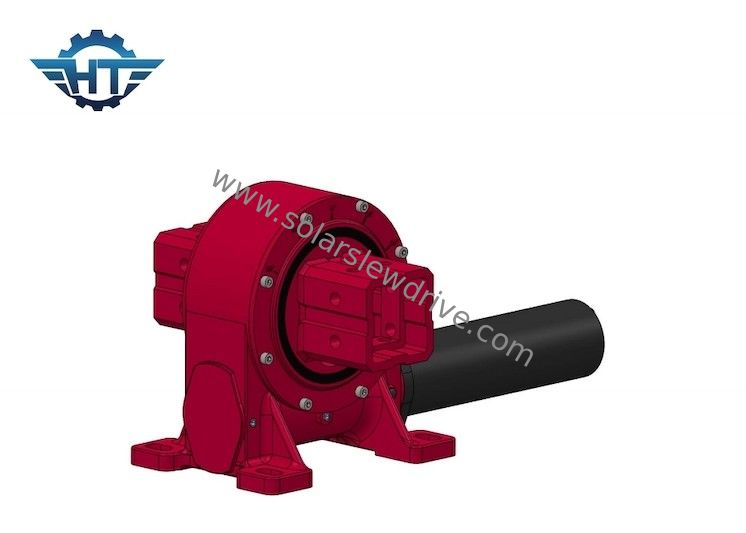

PV 정거장을 위한 스퀘어 튜브와 수직 VE9 웜 기어 태양 다수 드라이브
웜 기어 태양 다수 드라이브 기술
그것의 경도, 고강도와 다른 언급된 장점 때문에, 웜 드라이브 시스템은 큰 해양 포털 운반트럭의 휠 유닛에, 모바일 조립체 플랫폼, 위성 시스템, 견인 차량 위의 수량 부하 크레인, 작은 해양 크레인, 신장가능 회전하는 사다리와 같은 변화하는 장비에서 사용됩니다. 다수 웜 드라이브 시스템은 선회 링, 밑창판과 웜으로 구성되는 촘촘하게 건축된 단위입니다. 이 유닛은 선회 링과 웜의 장점을 하나의 장치로 이끕니다. 그것은 복합 하중을 취급할 수 있는 연속적이거나 주기적 움직임과 슬로우 순환을 요구하는 적용에 적합합니다. 제품은 전기이거나 수력 모터를 연결하는 것뿐만 아니라 전체 시스템을 장비에 연결하기 위한 표준 차원과 함께 있습니다.
VE 다수는 기술 데이터를 운전합니다
모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 축상의 부하 | 경하중 | 홀딩 토크 | 효율 | 정확성 | 자기 로킹 | 중량 |
N.m | N.m | 나트 | 나트 | N.m | 급 | 예 | 킬로그램 | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 13 킬로그램 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 18 킬로그램 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 28 킬로그램 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 예 | 35 킬로그램 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 51 킬로그램 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 61 킬로그램 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 78 킬로그램 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 105 킬로그램 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 185 킬로그램 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 244 킬로그램 |
장점
1. 실패를 제어하는 소프트웨어의 / 드라이브 안에 있는 하드 리미트가 케이스에 넣는 회전 ±60', 단단한 스톱
2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결
3. 설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다 ; 이것은 이미 공장 전에 생산자에 의해 설정되었습니다
4. 단순한 설치와 저보수
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
