혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE9 " |
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | USD 248~380/ pc |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 모델: | 9 인치 | 반발: | <0.15° |
|---|---|---|---|
| IP 등급: | IP66 | 소음 수준: | ≤ 65dB |
| 작동 온도: | -30C~+80C | 모터 정격 전류: | 7.5A |
| 모터 정격 토크: | 360nm | 전압: | 24V DC |
| 하이 라이트: | 태양 추적기 회전 드라이브 단일 축,전기 모터 태양 추적기 회전 구동,9인치 태양광 추적기 |
||

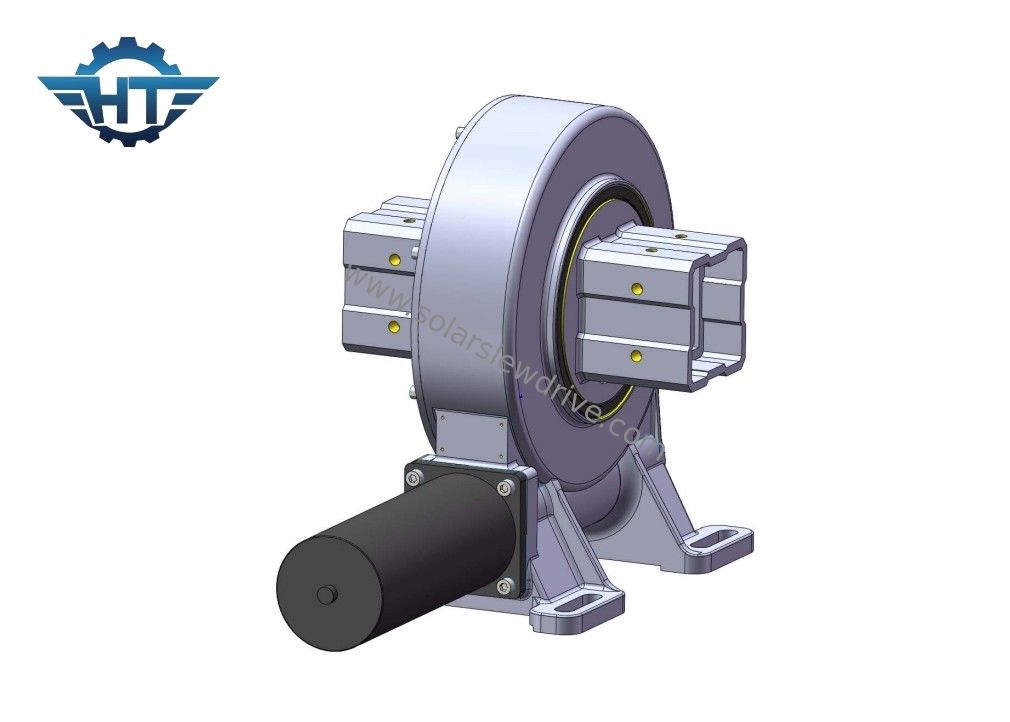

단일 축 전기 모터 슬레우 드라이브, 30 년 수명, PV 태양 추적 시스템
단일 축 스레드 드라이브 설명
스레이드 드라이브 (Slew Drive) 는 회전 운동 또는 위치 제어를 제공하기 위해 다양한 응용 분야에서 사용되는 컴팩트하고 다재다능한 기어박스 메커니즘입니다.그것은 기어 세트와 드라이브 모터의 조합으로 구성됩니다., 일반적으로 전기 모터 또는 수압 모터입니다.
스레드 드라이브의 주요 목적은 고정 축 주위에서 부하의 회전을 가능하게 하거나 목표물의 움직임을 추적하는 것입니다.그것은 높은 토크 출력을 제공 하 고 무거운 축적 및 방사성 부하를 견딜 수 있는 능력을 제공합니다슬레드 드라이브는 태양 추적 시스템, 크레인, 풍력 터빈, 위성 접시, 발굴기,그리고 산업용 회전대.
VE 시리즈 스윙 드라이브의 성능
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 ((N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 ((°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 네 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 네 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 네 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 네 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 네 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 네 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 네 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 네 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 네 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 네 | 251 |
신청서
건설 및 중장비: 슬레잉 드라이브는 크레인, 발굴기 및 드릴링 리그와 같은 건설 기계에서 사용됩니다. 그들은 장비의 회전을 촉진합니다.효율적인 위치 및 이동을 허용합니다.
풍력 터빈: 스윙 드라이브는 풍력 터빈의 기어 및 피치 제어 시스템에서 결정적인 역할을합니다.그들은 바람 포집을 최적화 하 고 로터 블레이드가 바람 방향과 적절하게 정렬 되어 있는지 확인 하기 위해 터빈의 방향 조정.
산업용 장비: 슬레잉 드라이브는 컨베이어 시스템, 재료 취급 장비 및 회전 플랫폼과 같은 다양한 산업용 용도로 사용됩니다.그들은 부드럽고 통제 된 회전을 가능하게합니다., 생산성 및 운영 효율성을 향상시킵니다.
로봇 및 자동화: 스윙 드라이브는 정밀하고 제어 된 회전 움직임을 필요로하는 로봇 시스템 및 자동화 장비에서 사용됩니다. 그들은 일반적으로 로봇 팔에 사용됩니다.위치 설정 시스템, 그리고 자동 조립 라인
항공우주 및 국방: 스윙 드라이브는 항공우주 및 국방 부문에서 응용 프로그램을 찾습니다. 위성 추적 시스템, 레이더 시스템, 미사일 발사체,그리고 정확하고 신뢰할 수 있는 회전을 필요로 하는 다른 군사 장비.
해상 및 해상: 스레잉 드라이브는 선박 크레인, 해상 굴착 플랫폼 및 유물 에너지 시스템을 포함하여 해상 및 해상 응용 프로그램에서 사용됩니다.그들은 이러한 환경에서 다양한 작업에 필요한 회전 움직임을 제공합니다.
