| Brand Name: | HangTuo |
| Model Number: | VE9 " |
| MOQ: | 1개 |
| 가격: | USD 248~380/ pc |
| Delivery Time: | 15~45 일 |
| Payment Terms: | L/C, T/T, 웨스턴 유니온 |

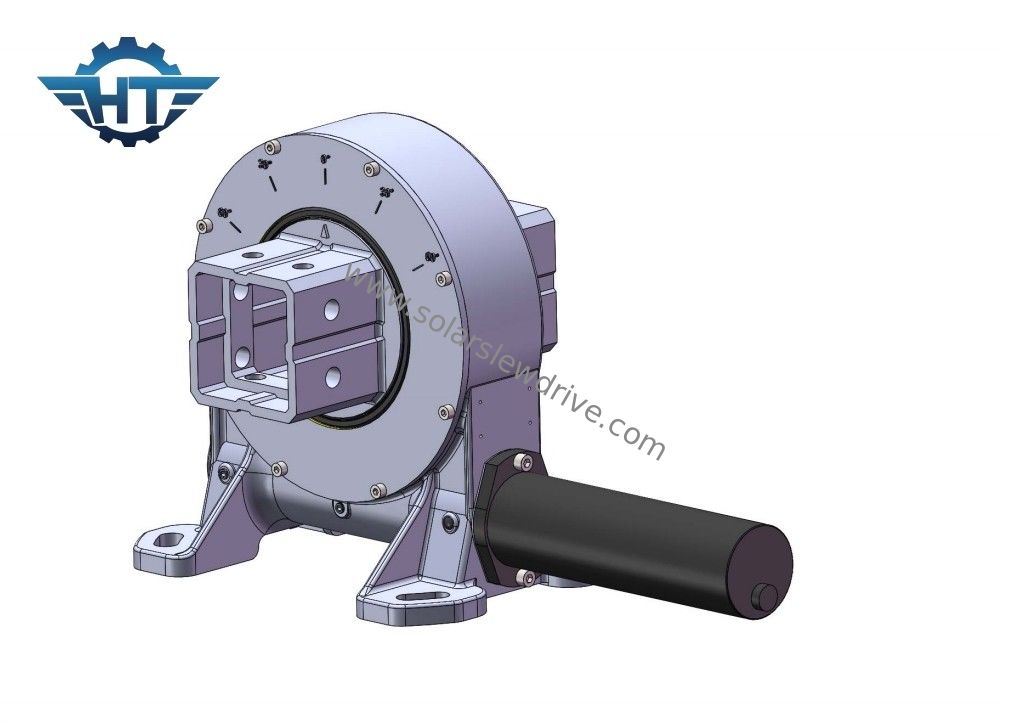

전기 모터 PV 태양 추적 시스템과 단일 축 슬레드 드라이브
단일 축 스레드 드라이브 설명
슬레드 드라이브의 주요 구성 요소는 외부 하우스와 기어 및 구동 모터입니다. 기어는 장비 또는 구조에 고정됩니다.그리고 로드 또는 회전해야 하는 부분과 연결되어 있습니다.- 모터는 벌레와 기어를 움직이고, 그 차례로 전체 조립체를 회전시킵니다.
슬레브 드라이브는 콤팩트한 크기를 유지하면서 정확한 모션 제어와 높은 토크 출력을 제공하기 위해 설계되었습니다.그들은 종종 이 달성 하기 위해 맷 기어 또는 다른 종류의 기어 시스템을 통합스레드 드라이브의 기어 비율은 회전 속도와 토크 특성을 결정합니다. 기어 비율을 조정하고 모터 속도를 제어함으로써,회전 속도와 위치 정확도는 특정 요구 사항에 맞게 조정할 수 있습니다..
VE 시리즈 스윙 드라이브의 성능
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 ((N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 ((°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 네 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 네 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 네 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 네 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 네 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 네 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 네 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 네 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 네 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 네 | 251 |
신청서
슬레잉 드라이브 응용 프로그램은 일반적으로 다음과 같이 발견됩니다: 풍력 터빈, 무거운 부하 운송기, 태양 추적기, 항구 크레인, 수력 장비, 크레인 스티어링 메커니즘, 자동화 시스템,무거운 부하 조작기, yaw 및 pitch 제어 테이블. 다재다능성, 견고성, 그리고 무거운 부하를 처리 할 수있는 능력은 다양한 응용 프로그램에 적합합니다. 그들은 정확한 제어, 내구성,그리고 신뢰성, 제어 된 회전 또는 회전 움직임에 의존하는 많은 산업의 필수 구성 요소가됩니다.
