| Brand Name: | HangTuo |
| Model Number: | VE9 " |
| MOQ: | 1개 |
| 가격: | USD 248~380/ pc |
| Delivery Time: | 15~45 일 |
| Payment Terms: | L/C, T/T, 웨스턴 유니온 |

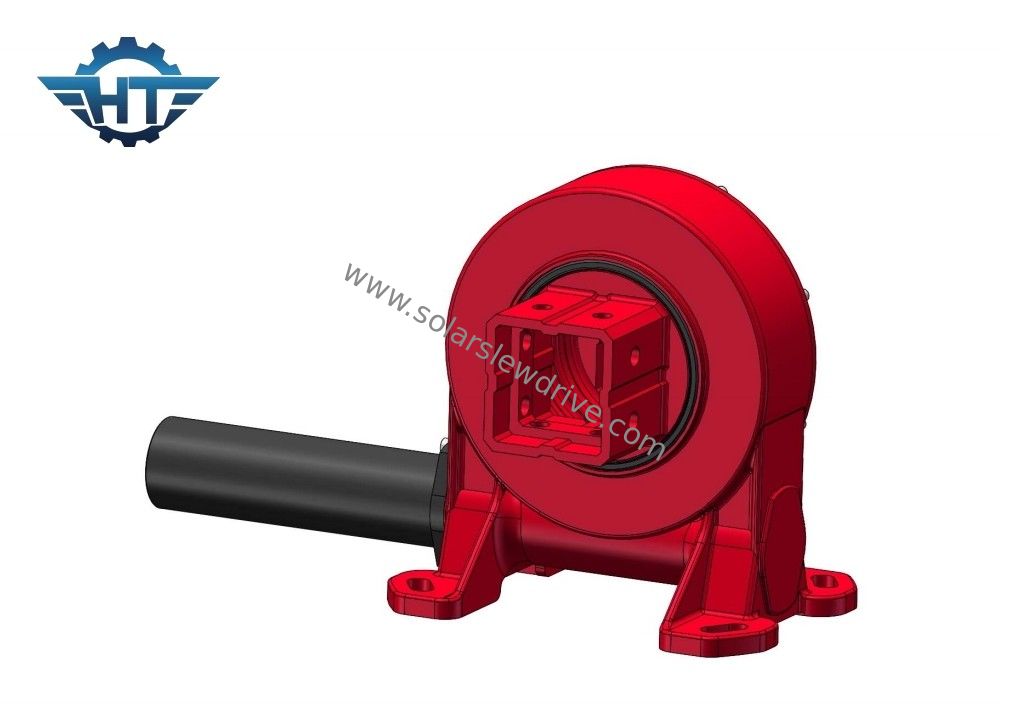

전기 모터 30 년 현장 수명 PV 태양 추적 시스템
단일 축 스레드 드라이브 설명
스레드 드라이브의 주요 목적은 고정 축 주위에서 부하의 회전을 가능하게 하거나 목표물의 움직임을 추적하는 것입니다.그것은 높은 토크 출력을 제공 하 고 무거운 축적 및 방사성 부하를 견딜 수 있는 능력을 제공합니다슬레드 드라이브는 태양 추적 시스템, 크레인, 풍력 터빈, 위성 접시, 발굴기,그리고 산업용 회전대슬레브 드라이브는 콤팩트 한 크기를 유지하면서 정확한 모션 제어와 높은 토크 출력을 제공하기 위해 설계되었습니다.그들은 종종 이 달성 하기 위해 맷 기어 또는 다른 종류의 기어 시스템을 통합스레드 드라이브의 기어 비율은 회전 속도와 토크 특성을 결정합니다. 기어 비율을 조정하고 모터 속도를 제어함으로써,회전 속도와 위치 정확도는 특정 요구 사항에 맞게 조정할 수 있습니다..
VE 시리즈 스윙 드라이브의 성능
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 ((N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 ((°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 네 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 네 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 네 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 네 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 네 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 네 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 네 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 네 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 네 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 네 | 251 |
특징
무제한의 둘레 회전 및 속도 감소 실현
더 큰 축력, 방사력 및 뒤집기력에 견딜 수 있습니다.
높은 정확성, 콤팩트한 구조와 큰 운반 용량
신청서
슬레잉 드라이브 응용 프로그램은 일반적으로 다음과 같이 발견됩니다.
태양광 추적 시스템: 스윙 드라이브 는 태양광 추적 시스템 에 광범위 하게 사용 되어 태양 전지판 이나 거울 이 하루 종일 태양 의 움직임을 정확하게 추적 하는 것 을 보장 한다.이 시스템들은 태양광 발전의 에너지 효율을 높여 태양광 광의 포집을 최적화합니다..
건설 및 중장비: 스레잉 드라이브 는 크레인, 발굴기, 굴착 기기 와 같은 건설 기계 에 사용 된다. 이 는 장비 의 팔 의 회전 과 이동 을 가능하게 한다.무거운 짐을 취급할 때 정확한 제어와 안정성을 제공합니다..
풍력 터빈: 스윙 드라이브는 풍력 터빈의 중요한 구성 요소이며, 이 장치들은 기어와 피치 움직임을 가능하게 합니다.비어 드라이브는 바람에 직면 하 고 전체 터빈의 수평 회전 촉진, 피치 드라이브는 최적의 바람 포착을 위해 터빈 블레이드의 각도를 조절합니다.
