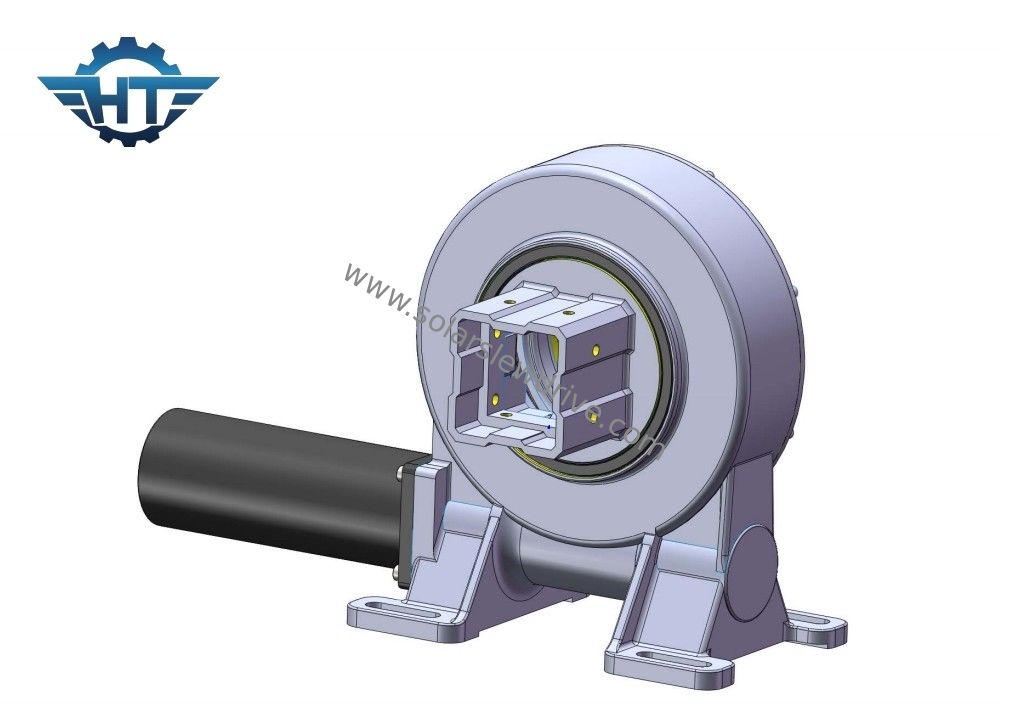

수평 태양 추적 시스템을 위한 Ve7 워크 기어 슬레드 드라이브

수평 태양 추적 시스템을 위한 VE7 워크 기어 슬레드 드라이브

VE7 스레드 드라이브 변속기 설명

스레잉 기어박스 (Slewing gearbox) 는 스레잉 드라이브 또는 스레잉 링으로도 알려진 기계 장치로, 무거운 기계 및 장비에 회전 운동 또는 스레잉 움직임을 제공하는 데 사용됩니다.그것은 일반적으로 제어 된 회전을 요구하는 응용 프로그램에서 사용됩니다.크레인, 발굴기, 풍력 터빈, 태양광 추적기 등

회전용 변속기는 몇 가지 주요 구성 요소로 구성됩니다.

외곽 반지: 외곽 반지는 기어박스의 고정된 부분으로서 안정적인 장착 표면을 제공합니다.그것은 일반적으로 원형이며 내부 둘레에 일련의 기어 치아 또는 경주 경로를 포함합니다..

내부 고리: 내부 고리는 회전 움직임을 필요로 하는 장비 또는 기계에 연결된다. 그것은 외부 고리에 장착되어 그것에 상대적으로 회전하도록 설계되었다.내부 고리 또한 그 외부 둘레에 게어 치아 또는 경주 경로.

기어 메커니즘: 기어 메커니즘은 외부 링에 비해 내부 반지의 회전을 가능하게 한다.그것은 일반적으로 내부 및 외부 반지 모두에서 치아 또는 경주로 참여하는 기어 또는 롤러의 세트로 구성됩니다.토크를 전달하고 마찰을 줄임으로써, 기어 메커니즘은 부드럽고 제어 된 스윙 움직임을 허용합니다.

드라이브 시스템: 드라이브 시스템은 회전 기어박스에 전력을 공급하는 역할을 합니다. 전기 모터, 수압 시스템 또는 기어 모터 등 다양한 수단으로 구동될 수 있습니다.드라이브 시스템은 변속기 메커니즘에 회전 에너지를 전송, 회전 움직임을 시작합니다.

베어링: 스윙 기어박스는 부하를 지지하고 회전 중에 마찰을 최소화하기 위해 베어링을 포함합니다. 이러한 베어링은 높은 축적, 방사성 및 모멘트 부하에 견딜 수 있도록 설계되었습니다.기어박스의 안정성과 내구성을 보장합니다..

밀폐 및 윤활: 내부 구성 요소를 오염물질으로부터 보호하고 원활한 작동을 유지하기 위해, 회전 변속기에는 밀폐 시스템이 장착되어 있습니다. 이러한 밀폐는 먼지, 수분,그리고 다른 입자가 변속기에 들어가는 것윤활은 또한 가이드박스의 수명을 연장하여 움직이는 부품 사이의 마찰과 마모를 줄이기 위해 필수적입니다.

수직 단일 시리즈 스윙 드라이브의 기술적 데이터

신청서


스레잉 기어박스는 정확하고 제어 된 스레잉 움직임을 제공하도록 설계되어 무거운 장비가 수평 또는 수직으로 회전 할 수 있습니다. 그들은 무거운 부하를 견딜 수 있도록 설계되었습니다.혹독한 환경, 그리고 연속적인 작동으로 다양한 산업 및 건설 응용 분야에서 중요한 구성 요소가됩니다.

주요 매개 변수 목록

기울기 모멘트 토크:이 토크는 중력 부하를 곱하여 부하 위치와 회전 베어링의 중심 사이의 거리에 있습니다. 실제 토크가 등급 기울기 모멘트 토크보다 크다면,스윙 드라이브는 뒤집어질 것입니다..

방사선 부하:스윙 베어링의 축에 대한 로드 수직

축적 부하:휠링 베어링의 축에 평행한 부하

유지 모턴트:역동 모멘트입니다. 드라이브가 역으로 회전하고 부품이 손상되지 않을 때, 달성 된 최대 모멘트는 유지 모멘트라고 불립니다. 또한 깨진 모멘트로 간주됩니다.

자동 잠금:부하가 있을 때만 회전동력이 역 회전할 수 없고 따라서 자동 잠금이라고 불린다.
