혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE7 " |
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | USD 100~380/ pc |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 적용: | PV 태양광 패널 추적 시스템 | 설치 위치: | 개방 구역 |
|---|---|---|---|
| 코팅 클래스: | C5 | 전류: | 7.5A |
| 전압: | 24V/48V/110V/220V/380V | 기어 타입: | 이중 뚜?? 을 가진 벌레 기구 |
| 이의 타입: | 나선형 치아 | 패키지: | 합판 상자 |
| 하이 라이트: | ve7 태양 전지,2 초상화 태양 스레드 드라이브,태양열 추적기 쏘드 드라이브 워크 기어 |
||

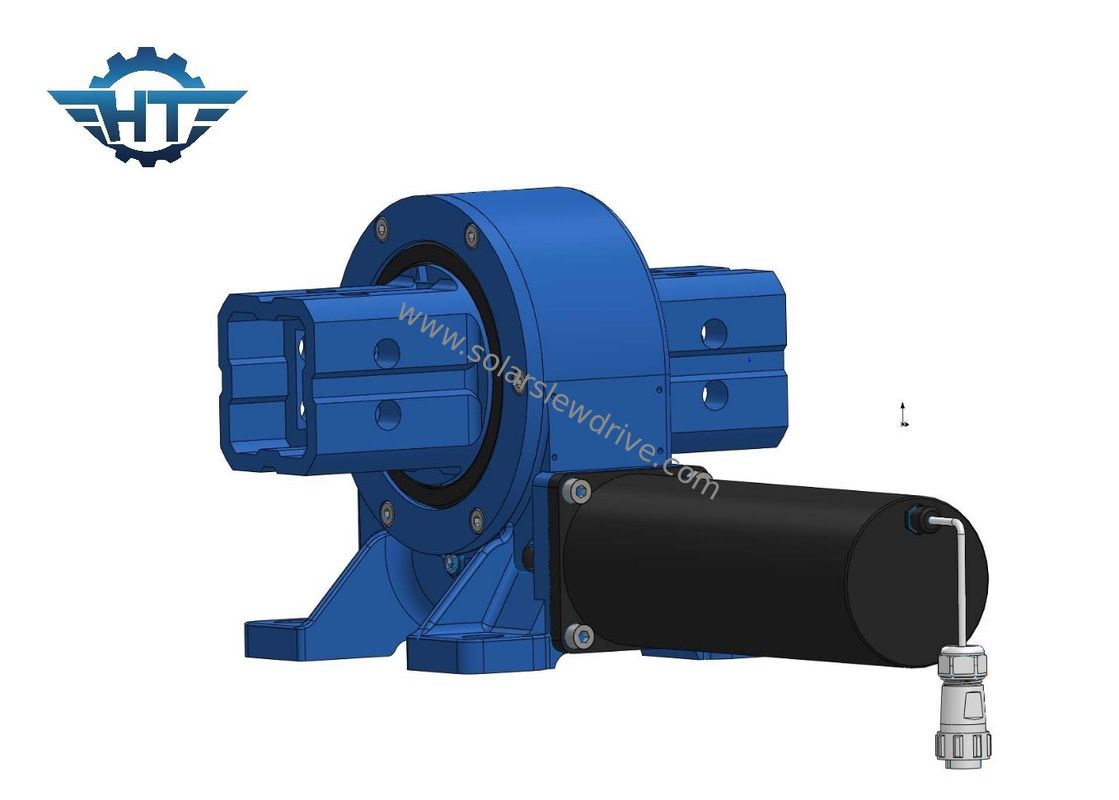

VE7 태양 전지 스레드 드라이브와 2 포트레이트 PV 태양 전지 패널 추적 시스템
태양 스레드 드라이브설명
기어 스위싱 드라이브는 기어 기어 메커니즘을 탑재한 기어 박스의 일종으로 제어 된 회전 움직임을 촉진합니다.이러한 드라이브는 정밀과 제어 회전을 요구하는 다양한 응용 프로그램에서 널리 사용됩니다특히 무거운 짐을 부드럽고 효율적으로 돌릴 필요가 있는 상황에서.
VE 시리즈 스윙 드라이브의 기술적 데이터
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 (N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 (°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 네 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 네 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 네 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 네 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 네 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 네 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 네 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 네 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 네 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 네 | 251 |
스윙 드라이브 특징
워크 기어 메커니즘:
기어 스윙 드라이브의 핵심은 기어 메커니즘으로, 이 기어 메커니즘은 톱니바퀴 (기어) 와 연결되는 힌트 스루 (기어) 로 구성된다.
이 구성은 높은 기어 감소 비율을 제공하여 정확하고 느린 회전을 허용합니다.
컴팩트 디자인:
스윙 드라이브는 컴팩트하고 자립하도록 설계되어 제한된 공간의 애플리케이션에 적합합니다.
높은 토크 출력:
워크 기어 구성은 본질적으로 높은 토크 출력을 제공하여 중요한 회전 힘을 필요로하는 응용 프로그램에 적합합니다.
워크 기어 스윙 드라이브 응용 프로그램
태양 추적 시스템:
워크 기어 스위닝 드라이브는 일반적으로 태양 추적 시스템에서 태양의 움직임을 추적하여 태양 전지 패널 효율을 최적화하는 데 사용됩니다.
풍력 터빈 피치 및 윙 제어:
풍력 에너지 애플리케이션에서, 스윙 드라이브는 바람 터빈 블레이드의 피치와 야브 움직임을 제어하기 위해 사용되며 최적의 바람 포집을 보장합니다.
건설 및 재료 취급 장비:
슬레잉 드라이브는 크레인, 발굴기 및 기타 건설 기계에 적용되며 무거운 짐을 들어 올리고 배치하는 제어 회전을 제공합니다.
