| 브랜드 이름: | HANGTUO |
| 모델 번호: | VE5 |
| 최소 주문 수량: | 1 PC |
| 가격: | 145~226 USD/PC |
| 배달 시간: | 15~30 일 |

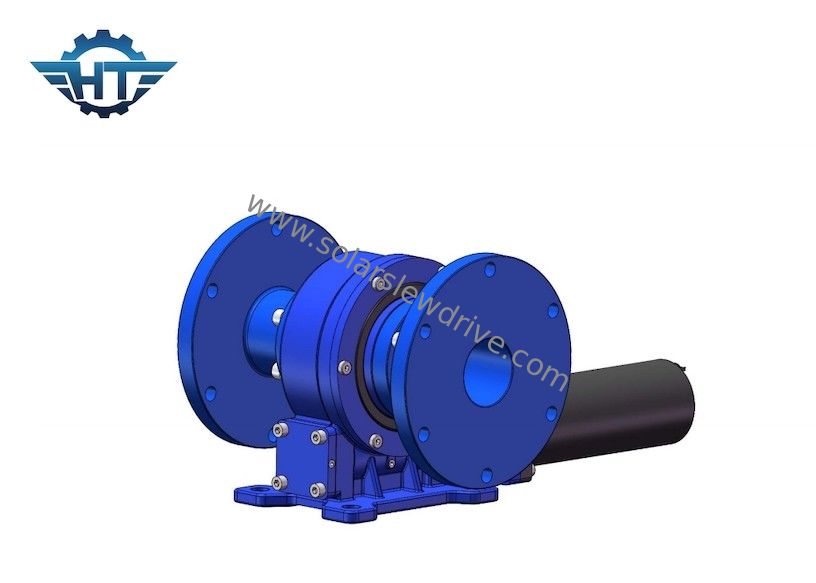

- 네봉투 자체 잠금 벌레 슬레브 드라이브 태양 추적 시스템용 기어박스
자기 잠금 워크 슬레드 드라이브설명
닫힌, 자기 잠금 کرم 스레드 드라이브는 태양 추적 시스템에서 회전 운동 제어에 특별히 설계 된 컴팩트하고 통합된 감소 장치입니다. 그것은 단단한 کرم 기어 세트를 결합합니다.정밀 회전 베어링, 그리고 견고하고 폐쇄된 하우징은 견실한 변속기를 형성하기 위해 드라이브 모터를 통합 할 수있는 옵션이 있습니다.
전통적인 기어 감소기와 달리, 내장 스윙 베어링은 동시다발적으로 축력, 방사력 및 기울기 모멘트를 견딜 수 있습니다.이것은 컴팩트 단위가 여러 독립적인 베어링과 변속기 구성 요소를 필요로하는 복잡한 시스템을 대체 할 수 있습니다.. 작동 중, 벌레는 회전 기어를 구동하여 부드럽고 통제되고 정확한 회전을 가능하게합니다. 벌레 기어 세트의 기하학은 또한 자속 잠금 기능을 제공합니다.엔진 브레이크에 완전히 의존할 필요가 없이 출력이 역으로 회전하는 것을 방지하는.
단축 및 이중축 태양 추적 시스템으로 설계된 이 드라이브는 태양 전지 패널이 바람, 중력,또는 동적 부하는 햇빛 조건의 변화에 따라 지속적인 조정을 허용하면서밀폐 된 설계는 내부 구성 요소를 먼지, 습기 및 가혹한 외부 환경으로부터 보호하여 서비스 수명을 연장하고 유지 보수 요구 사항을 최소화합니다.
3 인치에서 25 인치까지의 크기로 제공됩니다. 이 제품 시리즈는 주거용, 상업용, 농업용 및 유틸리티 규모의 태양광 프로젝트에 적합합니다.특정 추적 제어 요구 사항에 따라, 단위는 수압 모터, 단계 모터, 서보 모터 또는 표준 전기 모터 등 다양한 드라이브 옵션으로 구성 될 수 있습니다.이 매우 다재다능한 스레드 드라이브 플랫폼은 또한 해상 장비에 널리 사용됩니다, 건설 기계, 가벼운 산업 기계, 금속 장비, 의료 장치 및 기타 산업 부문.
수직 스레드 드라이브 성능 매개 변수
| 모델 | 비율 | 정차 출력 토크 | 기울기 토크 | 축적 부하 | 방사선 부하 | 유지 토크 | 효율성 | 정확성 | 자동 잠금 | 무게 |
| N.m | N.m | kN | kN | N.m | 학위 | 네 | 1kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 네 | 13kg |
| 5인치 | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 네 | 18kg |
| 7인치 | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 네 | 28kg |
| 8인치 | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 네 | 35kg |
| 9인치 | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 네 | 51kg |
| 12인치 | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 네 | 61kg |
| 14인치 | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 네 | 78kg |
| 17인치 | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 네 | 105kg |
| 21인치 | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 네 | 185kg |
| 25인치 | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 네 | 244kg |
주요 특징
운용 안전을 위한 자동 잠금 출력
자동 잠금 워크 기어 메커니즘을 장착 한 단위는 가이브 박스를 역동하는 부하를 효과적으로 방지합니다. 이 기능은 전력 중단 중 위치 안정성을 보장합니다.비상 종료, 또는 강한 바람의 경우 외부 제동 시스템에 대한 의존도를 줄입니다.
높은 기울기 모멘트 및 부하 운반 능력
통합 된 스윙 베어링은 동시에 축력, 방사력 및 기울기 모멘트를 견딜 수 있습니다.장선 태양광 (PV) 추적 시스템, 그리고 불규칙하거나 변동적인 풍력 부하에 노출된 설비.
정확한 태양 위치
위치 정밀도 ≤0.1°로, 드라이브는 일관성 있고 반복 가능한 추적 움직임을 보장합니다. 미세 조정 기능은 태양 전지 패널에 대한 최적의 정렬 각도를 유지하는 데 도움이됩니다.따라서 추적 시스템의 전반적인 신뢰성을 향상시킵니다..
통합 된, 컴팩트 한 디자인
스윙 베어링과 워크 기어박스는 단 하나의 컴팩트한 단위로 결합됩니다.부품 수를 줄이면 설치 과정이 단순화되고 추적 시스템 구조 내에서 귀중한 공간을 절약 할 수 있습니다..
다양한 모터 타입과의 호환성
입력 측면은 수압 모터, 스테퍼 모터, 서보 모터 또는 표준 전기 모터와 호환됩니다.이 유연성은 단일 기본 드라이브 플랫폼이 다양한 제어 시스템과 프로젝트 구성을 지원 할 수 있습니다..
유지보수 요구 사항이 낮은 완전히 폐쇄 된 구조
밀폐 된 하우징은 외부 오염 물질의 침투를 방지하고 윤활유가 유지되도록합니다. 외관은 RAL 9006에 표준화 된 내구성 있고 기상 저항성 코팅이 있습니다.요청에 따라 사용할 수 있는 다른 RAL 색상.
다양한 사양
3 인치에서 25 인치까지의 크기로 제공되며, 시리즈는 광범위한 토크, 부하 및 장착 요구 사항을 수용합니다.이 단위는 소규모 분산 태양광 추적 시스템에서 대규모 유틸리티 수준의 PV 프로젝트에 이르기까지 모든 것에 적합합니다..
왜 이 자동 잠금 워크 기어 스윙 드라이브를 선택합니까?
바람과 역부하 하에 안정적인 유지 성능을 제공합니다
축적, 광선 및 기울기 모멘트 부하 운반 기능을 결합합니다.
장시간 야외 사용에 적합합니다
높은 반복성을 가진 정확한 위치 제공
다양한 모터와 호환됩니다.
RAL 9006 완성도와 함께 표준으로 제공됩니다. 사용자 정의 색상도 제공됩니다.
추적 시스템의 다른 클래스에 맞게 다양한 사양으로 제공됩니다.
설치 및 유지보수 용이
선택 가이드
모델 선택 시 다음 요인을 고려하시기 바랍니다.
요구되는 출력 토크와 유지 토크
최대 축적 및 방사성 부하
바람의 부하와 태양광 (PV) 패널의 기하학으로 인한 최대 기울기 모멘트
필요한 추적 속도 및 위치 정확성
모터 유형, 전압 및 제어 방법
작동 온도 및 환경 노출 조건
장착 방향 및 작업 주기 (부하 주기)
예상 서비스 수명 및 유지보수 기간
우리는 실제 부하 스펙트럼과 추적 운영 조건을 제공하여 최적의 모델을 특정 요구 사항에 따라 결정할 수 있도록 권장합니다.
FAQ
자기 잠금 워크 기어 회전 드라이브는 무엇입니까?
자기 잠금 워크 기어 스위닝 드라이브는 워크 기어 메커니즘을 이용한 회전 축소 단위이다. 이는 엔진이 멈춰지면 출력 변이 역으로 회전하는 것을 효과적으로 방지한다.그것은 일반적으로 모터가 작동을 중지 한 후 특정 위치에서 부하가 유지되어야하는 응용 프로그램에서 사용됩니다..
이 스윙 드라이브는 태양 추적 시스템에 적합할까요?
네. 일 축 및 이중 축 태양 추적 시스템 모두에 매우 적합합니다. 회전, 부하 지원, 위치 유지 기능을 단일, 컴팩트한 장치에 통합하기 때문입니다.
다른 종류의 모터를 사용할 수 있나요?
네. 제어 시스템과 설치 요구 사항에 따라, 드라이브는 수압 모터, 스테퍼 모터, 서보 모터 또는 표준 전기 모터와 결합될 수 있습니다.
기울기 모멘트는 무엇일까요?
기울기 모멘트는 회전 드라이브가 견딜 수 있는 뒤집기 부하를 의미합니다. 태양 추적 시스템의 맥락에서는 바람 압력,태양광 패널의 차원, 지원 팔의 길이가, 중력의 위치.
가구 색상은 사용자 정의 할 수 있습니까?
예. 표준 색상은 RAL 9006입니다. 다른 RAL 표준 색상도 특정 프로젝트에 사용할 수 있습니다.
어떻게 올바른 모델을 선택합니까?
선택은 출력 토크, 유지 토크, 축적 및 방사성 부하, 기울기 모멘트, 회전 속도, 작업 주기와 환경 조건에 기초해야합니다.응용 데이터 모델의 최종 결정 전에 신중하게 평가해야합니다..
연락해
태양광 추적기의 차원, 운용 부하, 추적 속도, 모터 요구사항을 알려주세요.우리의 엔지니어링 팀은 귀하의 프로젝트를 위해 자체 잠금 벌레 기어 스레빙 드라이브를 선택하거나 사용자 정의하는 데 도움이 될 것입니다.
