| 브랜드 이름: | HangTuo |
| 모델 번호: | VE9 " |
| 최소 주문 수량: | 1개 부분 |
| 가격: | USD 100~1600/ pc |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |

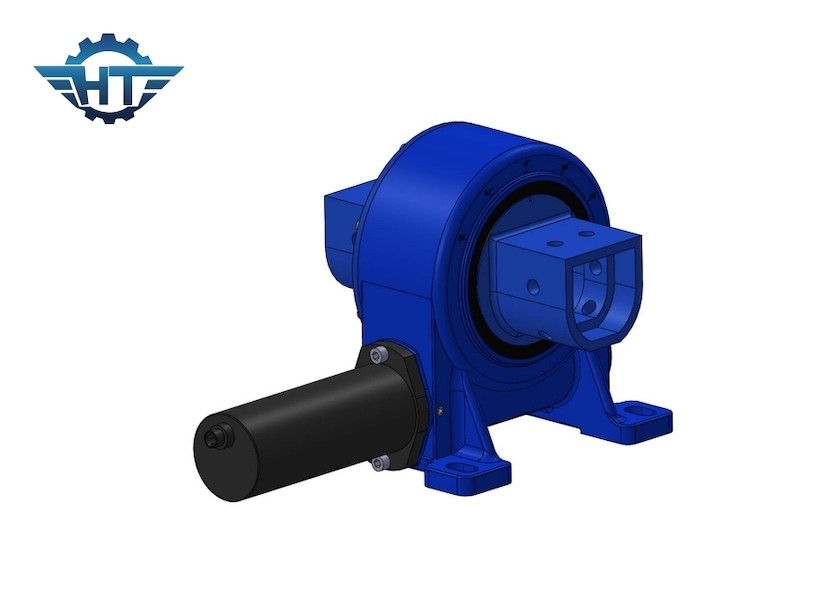

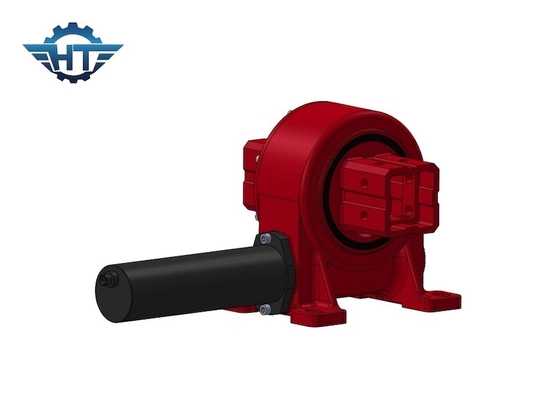

단축 웜 기어 IP66 밀폐형 슬루잉 드라이브 (태양광 추적기용)
VE 시리즈 밀폐형 웜 슬루잉 드라이브
Hangtuo의 VE 시리즈 밀폐형 웜 슬루잉 드라이브는 자체 잠금 웜 기어, 정밀 슬루잉 베어링 및 견고한 하우징을 하나의 통합 회전 장치로 결합합니다. IP66 등급의 하우징은 실외 작동 중 내부 부품을 보호하면서 먼지와 물의 침투를 제한하도록 설계되었습니다. 이 밀폐 구조는 유지보수 빈도를 줄이고, 수명 주기 비용을 낮추며, 노출된 작업 환경에서 장비 신뢰성을 향상시키는 데 도움이 됩니다.
개방형 슬루잉 메커니즘에 비해 밀폐형 설계는 윤활유를 제자리에 유지하고 연마 입자, 비 및 습기가 기어 및 베어링 표면에 도달하는 것을 방지합니다. 그 결과 정확한 위치 지정, 강력한 유지 성능 및 긴 서비스 수명을 요구하는 시스템에 대한 신뢰할 수 있는 회전 드라이브를 제공합니다.
VE 시리즈는 3"에서 25" 모델까지 제공되며, 광범위한 토크, 하중 및 설치 요구 사항을 충족합니다. 태양광 추적기, 채광 장비, 항공 작업 플랫폼, 크레인, 굴착기 부착물, 포지셔너, 조향 시스템, 위성 안테나 및 의료 장비에 대한 다양한 모터 및 제어 시스템과 통합될 수 있습니다.
Hangtuo의 전체 슬루잉 드라이브 제품군은 태양광 추적기, 채광 장비, 항공 작업 차량, 크레인, 굴착 프레임, 포지셔너, 조향 시스템, 위성 및 레이더 안테나, 의료 분야에 적합합니다. 특정 응용 분야는 상담 가능합니다.
VE 모델 슬루잉 드라이브 매개변수
| 모델 | 비율 | 정격 출력 토크(N.m) | 틸팅 토크(N.m) | 유지 토크(N.m) | 축 하중(kN) | 반경 하중(kN) | 효율 | 자체 잠금 | 무게(kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 예 | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 예 | 251 |
응용 분야
Hangtuo 슬루잉 드라이브의 높은 하중 용량과 밀폐 구조는 다양한 회전 장비에 적합합니다.
태양광 추적 시스템
자체 잠금 밀폐형 슬루 드라이브는 단축 및 이축 태양광 추적기에 강력한 솔루션입니다. 제어된 패널 회전, 안정적인 풍하중 저항 및 제한된 유지보수로 안정적인 위치 지정을 제공합니다.
건설 및 리프팅 장비
VE 시리즈는 굴착기, 크레인, 항공 작업 차량, 굴착 프레임 및 축, 반경 및 전복 하중 하에서 제어된 회전을 요구하는 기타 장비에 사용될 수 있습니다.
채광 및 중공업
밀폐형 설계는 먼지가 많고 습하며 까다로운 채광 환경에서 기어와 베어링을 보호하는 데 도움이 됩니다. 응용 분야에는 플랫폼, 조향 장치 및 장기적인 하중 유지를 요구하는 장비의 위치 지정이 포함됩니다.
안테나 및 레이더 추적
부드럽고 반복 가능한 회전 및 강력한 유지 성능으로 인해 위성 안테나, 레이더 안테나 및 기타 정밀 추적 시스템에 적합합니다.
의료 및 정밀 장비
구성 가능한 비율 및 모터 매칭을 통해 의료 위치 지정 장치, 검사 시스템 및 산업용 포지셔너를 지원할 수 있습니다.
기타 응용 분야에는 노천 채광 장비, 풍력 에너지 시스템, 산업 자동화, 턴테이블 및 특수 회전 기계가 포함됩니다. 프로젝트별 요구 사항에 대한 맞춤형 구성도 가능합니다.
선택 요인
밀폐형 웜 슬루잉 드라이브를 선택할 때 다음을 고려하십시오:
정격 출력 토크 및 유지 토크
최대 축 및 반경 하중
장착된 구조물에 의해 발생하는 틸팅 모멘트
필요한 회전 속도 및 위치 지정 정확도
모터 유형, 전압 및 제어 인터페이스
연속 작동 시간 및 주기 빈도
바람 노출, 온도, 먼지 및 물 침투 위험
설치 방향 및 사용 가능한 장착 공간
필요한 서비스 수명 및 유지보수 접근성
하중 데이터 및 작동 조건을 제공하여 모델 추천을 받으십시오.
자주 묻는 질문
밀폐형 웜 슬루잉 드라이브의 주요 장점은 무엇입니까?
밀폐된 하우징은 기어와 베어링을 먼지와 물로부터 보호하고 윤활유를 유지하는 데 도움이 됩니다. 이는 유지보수 요구 사항을 줄이고 실외 또는 더러운 환경에서 신뢰성을 향상시킬 수 있습니다.
VE 시리즈는 자체 잠금 기능이 있습니까?
예. VE 시리즈는 자체 잠금 웜 기어를 사용하여 드라이브에 전원이 공급되지 않을 때 역회전을 방지합니다.
모터와 함께 드라이브를 공급받을 수 있습니까?
예. 유압, 스테퍼, 서보 및 전기 모터 구성은 응용 분야에 맞게 일치시킬 수 있습니다.
이러한 슬루잉 드라이브는 어떤 산업에서 사용됩니까?
일반적인 산업에는 태양 에너지, 건설, 채광, 항공 작업, 안테나 추적, 의료 장비 및 산업 자동화가 포함됩니다.
올바른 크기는 어떻게 선택해야 합니까?
선택 시 출력 토크, 유지 토크, 축 및 반경 하중, 틸팅 모멘트, 속도, 듀티 사이클 및 환경 조건을 고려해야 합니다.
Hangtuo에 문의
하중 조건, 회전 속도, 모터 요구 사항 및 설치 환경을 공유하십시오. Hangtuo는 표준 VE 시리즈 밀폐형 웜 슬루잉 드라이브를 선택하거나 장비 구성을 개발하는 데 도움을 줄 수 있습니다.
